GDL型立式管道多級泵

  • 質量穩定：全程質量監控，細致入微，全方位檢測，保證產品質量！

  • 交貨快捷：先進生產流水線，備貨充足，常規產品全部倉庫現貨供應！

  • 專業定制：高級工程師專業選型報價，各種材質非標產品皆可洽談定做！
銷售熱線 023-68691718
  • 產品概述
  • 性能參數
  • 適用范圍
  • 安裝尺寸
  • 文檔下載

FP增強聚丙烯離心泵--產品概述

    重慶中佰泵業生產的FP增強聚丙烯離心泵均采用機械密封，并引進國際先進工藝和技術配方，使用CFR-PP（增強聚丙烯）、改性ABS（工程塑料）作為泵的材質，在同系列的耐腐蝕離心泵產品中，充 分顯示了其結構先進、重量輕、體積小、壽命長等特點，廣泛應用于化工、食品、制藥、造紙、環保、水處理等部門，輸送酸、堿、鹽等腐蝕性液體。

    101 型、102型、103型、104型、105型耐腐蝕泵塑料泵系單吸直聯式塑料離心泵是一種小型塑料泵，產品結構較先進、體積小、重量輕、耗電省、耐酸堿、 密封好、維修方便。廣泛用于輸送酸、堿、鹽等腐蝕性液體上，化工、輕工、三廢治理等理想產。其中104型采用220V電壓，可供家庭選用。


FP增強聚丙烯離心泵--使用說明

    1、塑料泵應水平安裝，泵體不得隨管路重量，對于特殊要求垂直安裝的場合，電機務必朝上。

    2、泵在使用前泵體內須注水。當抽吸液面高于泵軸心線時，啟動前打開吸入管道閥門即可，若抽吸液面低于泵軸心線時，管道需配底閥。

    3、電機啟動前，應檢查其旋轉方向是否與泵轉向標記一致。

    4、被輸送介質及溫度應在泵材質允許的范圍之內。塑料泵使用溫度≦60℃，電機溫升不得超階級過75℃，環境溫度＜40℃。

    5、禁止空載運行。

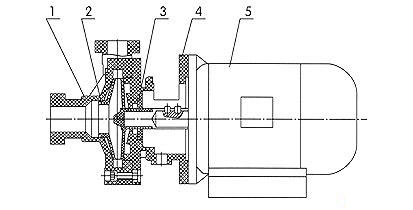

FP增強聚丙烯離心泵--結構說明


  1、泵殼 2、葉輪-軸總成 3、機械密封 4、泵蓋 5、電機


型號
口徑
流量 m3/h
揚程 m
吸程
轉速 r/min
電壓 v
電機 功率 kw

進口
出口

FP20-15-60 (106)
20
15
1
5
3
2900
380
0.12

FP20-20-90 (105)
20
20
3
6
3
380
0.37

FP32-25-100 (104)
32
25
5
7
6
220
0.55

FP32-25-105 (103)
32
25
6.3
8
6
380
0.75

FP32-25-110
32
25
8
14
6
380
1.1

FP40-32-125 (102)
40
32
12.5
20
6
380
1.5

FP50-40-145
50
40
13
22
6
380
2.2

FP65-50-150 (101)
65
50
25
25
6
380
4

50FP-22
50
40
13
22
6
380
2.2

65FP-25
65
50
20
25
6
380
4

80FP-28
80
65
50
28
4
380
5.5

80FP-32
80
65
50
32
4
380
7.5



FP增強聚丙烯離心泵廣泛應用于化工、食品、釀造、制藥、電鍍、造紙、環保、水處理等部門，輸送酸、堿、鹽腐蝕性液體。

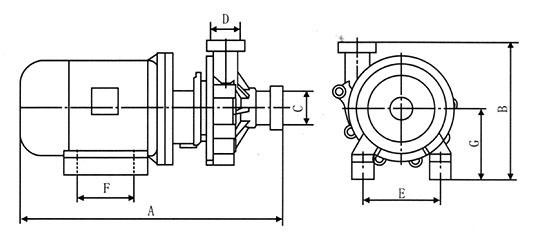

尺寸 型號
A
B
C
D
E
F
G

FP20-15-60
310
190
20
15
90
70
100

FP20-20-90
355
200
20
20
110
100
105

FP32-25-100
370
198
32
25
125
100
110

FP32-25-105
370
198
32
25
125
100
110

FP32-25-110
450
235
32
25
125
100
110

FP40-32-125
470
235
40
32
140
100
125

FP50-40-145
550
290
50
40
140
100
125

FP65-50-150
610
340
65
50
190
100
145



1、塑料泵應水平安裝，泵體不得承受管路重量，對于特殊要求垂直安裝的場合，電機務必朝上。


2、泵在使用前泵體內先加水。當抽吸液面高于軸心線時，啟動前打開吸入管道閥門即可，若抽吸液面低于泵軸心線時，管道需配底閥。


3、電機啟動前，應檢查其旋轉方向是否與泵轉向標記一致。


4、被輸送介質及溫度應在泵材質允許的范圍之內（見附表）。離心泵使用溫度FP≤80℃、FS≤60℃電機溫升不得超過80℃，環境溫度＜40℃。


5、禁止空載運行。
