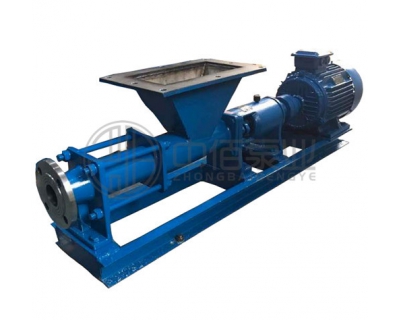

料斗式單螺桿泵

  • 質量穩定：全程質量監控，細致入微，全方位檢測，保證產品質量！

  • 交貨快捷：先進生產流水線，備貨充足，常規產品全部倉庫現貨供應！

  • 專業定制：高級工程師專業選型報價，各種材質非標產品皆可洽談定做！
銷售熱線 023-68691718
  • 產品概述
  • 性能參數
  • 適用范圍
  • 安裝尺寸
  • 文檔下載


料斗式單螺桿泵--產品概述

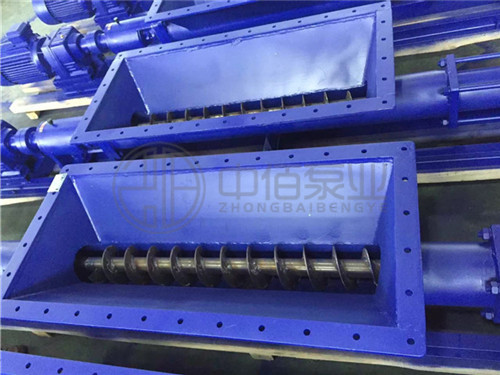

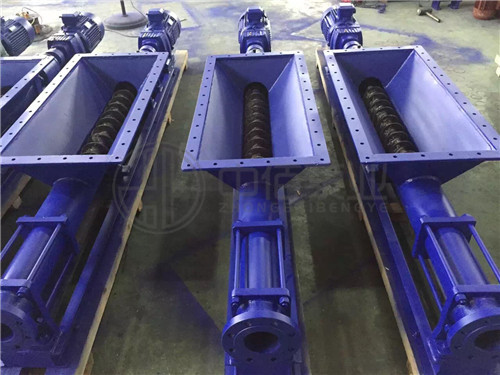

料斗式螺桿泵基于G型單螺桿泵增加料斗，連桿軸增加螺旋推進器，適用于不能自流的液態或膏狀物料，更可加裝攪拌器防止物料沉淀。當物料濃度較高時，增添能擠壓粉碎的大漏斗即可防止堵塞。推進器螺桿泵可配各類驅動器。

可根據客戶要求定做各種形態的料斗，保持進料的通暢性，從而達到進料、出料無壓力。料斗式螺桿泵的效率更高、使用壽命更長，徹底解決客戶的難題。進出口形式可選配卡箍快裝式、法蘭式、內螺紋、外螺紋、活接頭。

泵體材質可分為：鑄鐵、不銹鋼304、不銹鋼316、316L，按實際介質要求選擇。

料斗式單螺桿泵--型號意義


料斗式單螺桿泵--產品優勢

1、非管道連接，投料方便靈活。
2、輸送高粘度的介質。
3、輸送含有固體顆�；蚶w維的介質。
4、要求連續、壓力穩定、不出現周期性壓力波動。
5、要求攪動小、不破壞被輸送介質的固有結構。
6、低噪聲。



型號 流量
(m3/h)		 壓力
(Mpa)		 允許最
高轉數
(r/min)		 電機
功率
(kw)		 必需汽
蝕余量
(m)

進口法
蘭通徑
(mm)

 出口法
蘭通徑
(mm)		 允許顆
粒直徑
(mm)		 允許纖
維長度
(mm)
G20-1 0.8 0.6 960 0.75 4 25 25 1.5 25
G20-2 1.2 1.5
G25-1 2 0.6 960 1.5 32 25 2 30
G25-2 1.2 2.2
G30-1 5 0.6 960 2.2 50 40 2.5 35
G30-2 1.2 3
G35-1 8 0.6 960 3 65 50 3 40
G35-2 1.2 4
G40-1 12 0.6 960 4 80 65 3.8 45
G40-2 1.2 5.5
G50-1 20 0.6 960 5.5 4.5 100 80 5 50
G50-2 1.2 7.5
G60-1 30 0.6 720 11 5 125 100 6 60
G60-2 1.2 15
G70-1 45 0.6 720 11 150 125 8 70
G70-2 1.2 18.5
G85-1 65 0.6 630 15 150 150 10 80
G85-2 1.2 30
G105-1 100 0.6 500 30 200 200 15 110
G105-2 1.2 55
G135-1 150 0.6 400 45 250 250 20 150
G135-2 1.2 90

單級，由齒輪變速、電磁調速電機加齒輪變速或無級變速電機加齒輪變速時的性能參

型號 壓力0.3Mpa 壓力0.6Mpa 可調轉數
轉數
(r/min)		 流量
(m3/h)		 電動機
功率
(kw)		 轉數
(r/min)		 流量
(m3/h)		 電動機
功率
(kw)		 轉數
(r/min)		 流量
(m3/h)		 電動機
功率
(kw)
G20-1 960 0.96 0.75-6級 960 0.8 0.75-6級 125～1250 0.1～1.5 1.1
720 0.8 0.55-8級 720 0.5 0.75-8級
510 0.4 0.55-4級/齒輪箱 510 0.3 0.75-4級/齒輪箱
G25-1 960 2.4 0.75-6級 960 2 1.5-6級 125～1250 0.1～3 1.5
720 1.5 0.55-8級 720 1.27 1.1-8級
510 1.08 0.55-4級/齒輪箱 510 0.9 1.1-4級/齒輪箱
G30-1 960 3.6 1.5-6級 960 3 2.2-6級 125～1250 0.2～4 2.2
720 2.28 1.1-8級 720 1.9 1.5-8級
510 1.63 1.1-4級/齒輪箱 510 1.35 1.5-4級/齒輪箱
G35-1 720 4.8 2.2-8級 720 4.04 3-8級 125～890 0.3～5 3
510 3.36 1.5-4級/齒輪箱 510 2.8 2.2-4級/齒輪箱
380 1.92 1.1-4級/齒輪箱 380 1.60 1.5-4級/齒輪箱
G40-1 510 6.8 2.2-4級/齒輪箱 510 5.6 3-4級/齒輪箱 125～890 0.3～10 4
380 5.1 1.5-4級/齒輪箱 380 4 2.2-4級/齒輪箱
252 2.65 1.1-6級/齒輪箱 252 2.2 1.5-6級/齒輪箱
G50-1 510 13.8 4-4級/齒輪箱 510 11.5 5.5-4級/齒輪箱 80～750 1～18 5.5
380 10.2 4-4級/齒輪箱 380 7.5 5.5-4級/齒輪箱
252 5.6 3-6級/齒輪箱 252 4.4 5.5-6級/齒輪箱
G60-1 510 20.8 7.5-4級/齒輪箱 510 16 11-4級/齒輪箱 63～630 1～20 11
380 15.6 7.5-4級/齒輪箱 380 12 11-4級/齒輪箱
252 7.8 5.5-6級/齒輪箱 252 6 7.5-6級/齒輪箱
G70-1 510 26 11-4級/齒輪箱 510 20 11-4級/齒輪箱 56～560 1～22 11
380 17 7.5-4級/齒輪箱 380 13 11-4級/齒輪箱
252 9.1 7.5-6級/齒輪箱 252 7 7.5-6級/齒輪箱
G85-1 380 32 11-4級/齒輪箱 380 25 15-4級/齒輪箱 37～370 2～24 15
252 21 7.5-6級/齒輪箱 252 16 11-6級/齒輪箱
189 11 5.5-8級/齒輪箱 189 8 11-8級/齒輪箱
G105-1 380 80 15-4級/齒輪箱 380 65 22-4級/齒輪箱 29～290 3～50 22
252 44 15-6級/齒輪箱 252 34 22-6級/齒輪箱
189 29 11-8級/齒輪箱 189 22 15-8級/齒輪箱
G135-1 380 132 37-4級/齒輪箱 380 120 45-4級/齒輪箱 18～180 3～56 45
252 95 30-6級/齒輪箱 252 80 37-6級/齒輪箱
189 65 18.5-6級/齒輪箱 189 53 30-8級/齒輪箱

雙級，由齒輪變速、電磁調速電機加齒輪變速或無級變速電機加齒輪變速時的性能參數

型號 壓力0.8Mpa 壓力1.2Mpa 可調轉數
轉數
(r/min)		 流量
(m3/h)		 電動機
功率
(kw)		 轉數
(r/min)		 流量
(m3/h)		 電動機
功率
(kw)		 轉數
(r/min)		 流量
(m3/h)		 電動機
功率
(kw)
G20-2 960 0.96 1.5-6級 960 0.8 1.5-6級 125～1250 0.1～1.5 1.5
720 0.8 1.1-8級 720 0.5 1.5-8級
510 0.4 1.1-4級/齒輪箱 510 0.3 1.1-4級/齒輪箱
G25-2 960 2.4 1.5-6級 960 2 2.2-6級 125～1250 0.1～3 2.2
720 1.5 1.1-8級 720 1.27 1.5-8級
510 1.08 1.1-4級/齒輪箱 510 0.9 1.5-4級/齒輪箱
G30-2 960 3.6 3-6級 960 3 3-6級 125～1250 0.2～4 3
720 2.28 1.5-8級 720 1.9 2.2-8級
510 1.63 1.5-4級/齒輪箱 510 1.35 2.2-4級/齒輪箱
G35-2 720 4.8 3-8級 720 4.04 4-8級 125～890 0.3～5 4
510 3.36 2.2-4級/齒輪箱 510 2.8 3-4級/齒輪箱
380 1.92 1.5-4級/齒輪箱 380 1.60 2.2-4級/齒輪箱
G40-2 510 6.8 4-4級/齒輪箱 510 5.6 5.5-4級/齒輪箱 125～890 0.3～10 5.5
380 5.1 3-4級/齒輪箱 380 4 4-4級/齒輪箱
252 2.65 2.2-6級/齒輪箱 252 2.2 3-6級/齒輪箱
G50-2 510 13.8 5.5-4級/齒輪箱 510 11.5 7.5-4級/齒輪箱 80～750 1～18 7.5
380 10.2 4-4級/齒輪箱 380 7.5 5.5-4級/齒輪箱
252 5.6 3-6級/齒輪箱 252 4.4 5.5-6級/齒輪箱
G60-2 510 20.8 15-4級/齒輪箱 510 16 15-4級/齒輪箱 63～630 1～20 15
380 15.6 11-4級/齒輪箱 380 12 15-4級/齒輪箱
252 7.8 7.5-6級/齒輪箱 252 6 11-6級/齒輪箱
G70-2 510 26 15-4級/齒輪箱 510 20 18.5-4級/齒輪箱 56～560 1～22 18.5
380 17 11-4級/齒輪箱 380 13 15-4級/齒輪箱
252 9.1 11-6級/齒輪箱 252 7 11-6級/齒輪箱
G85-2 380 32 18.5-4級/齒輪箱 380 25 22-4級/齒輪箱 37～370 2～24 22
252 21 15-6級/齒輪箱 252 16 18.5-6級/齒輪箱
189 11 15-8級/齒輪箱 189 8 15-8級/齒輪箱
G105-2 380 80 30-4級/齒輪箱 380 65 37-4級/齒輪箱 29～290 3～50 37
252 44 30-6級/齒輪箱 252 34 30-6級/齒輪箱
189 29 22-8級/齒輪箱 189 22 22-8級/齒輪箱
G135-2 380 132 55-4級/齒輪箱 380 120 75-4級/齒輪箱 18～180 3～56 75
252 95 55-6級/齒輪箱 252 80 75-6級/齒輪箱
189 65 37-8級/齒輪箱 189 53 45-8級/齒輪箱

單、雙級水煤漿工作泵的性能參數

泵 型 流量
(m3/h)		 工作壓力(Mpa) 轉數(r/min) 齒輪減速配套調速電機
G30-2 　0～1 1.2 30～300 YCT160/4A-2.2
G35-2 　0～2 1.2 30～300 YCT160/4A-2.2
G40-2 　0～3 1.2 30～280 YCT160/4A-3
G50-1    0～4.5 0.6 28～280 YCT180/4A-4
G50-2 　0～4.5 1.2 28～280 YCT200/4A-5.5
G60-1 　0～6.5 0.6 25～250 YCT200/4A-5.5
G60-2 　0～6.5 1.2 25～250 YCT200/4B-7.5
G70-1 　0～8 0.6 25～250 YCT200/4B-7.5
G85-1 　0～12.5 0.6 18～180 YCT225/4A-11
G105-1 　0～20 0.6 14～140 YCT225/4B-15
G135-1 　0～35 0.6 10～100 YCT250/4B-22

石油工業稠油輸送 油氣混輸 油水分離和廢油回收系統 污水處理聚合物輸送；
化工及制藥各類膏狀物各類乳狀液 各類懸浮液 各類含氣、含固液體 各類不能受攪動和剪切的介質；
環境工程各種污水輸送脫水污泥輸送絮凝劑及其化學制劑的計量投加 油水分離及廢氣脫質；
礦產工程水煤漿設備與輸送鈦白粉、高嶺土、碳酸鈣等的生產設備給旋流體、過濾體喂料化學投加裝料及灌漿電解液處理；
食品工業乳制品果汁、果泥、菜醬 肉糜和調味品啤酒和釀造；
造紙行業原料設備涂布和著色過程化學計量造漿及廢水處理。
