1W型單級旋渦泵--產品概述

單級旋渦泵結構緊湊、外形美觀、體積小、噪音低、運行可靠、使用維修方便�?蓮V泛應用于化工、制藥、石油、電鍍、食品、電影照相洗印、科研機構、國防工業等單位抽送酸、堿液、油類、稀有貴重液、毒液、揮發性液體,以及循環水設備配套、過濾機配套。特別是易漏、易燃、易爆液體的抽送,選用此泵則更為理想。 因此,它是有廣泛用途,我們真誠地向用戶推薦這種新產品。

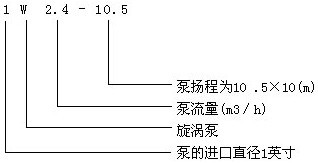

1W型單級旋渦泵--型號意義

1W型單級旋渦泵--結構說明

旋渦泵采用泵與電機直聯結構,其進水口為水平方向,吐出口垂直向上。 從泵端看,泵為逆時針轉動。 葉輪可在懸臂軸上自由滑動,運轉時能自動調正葉輪二面的間隙,外隔板可借助于葉輪上的二螺孔與葉輪一起拆出葉輪,內隔板采用9-4鋁鐵青銅,軸采用不銹鋼,填料采用新型密封材料柔性石墨。 本泵性能穩定,結構得意,拆裝方便。

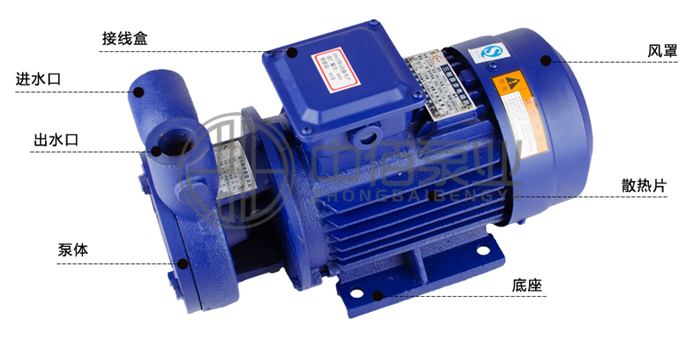

1W型單級旋渦泵--結構圖


型號
流量
m3/h
揚程
m
電壓
V
轉速
r/min
功率
kw
1/2W-1.25-8
1.25
80
220
2900
0.75
1.1
1.3
4分W-1.25-8
1.25
80
380
2900
0.75
6分W-1.44-10
1.44
100
380
2900
1.5
1W-2.4-10.5
2.4
105
380
2900
3
1W-2.5-12
2.5
120
380
2900
3
20W-20
0.72
20
380
2900
0.75
20W-65
0.72
65
380
2900
2.2
25W-25
1.44
25
380
2900
0.75
25W-70
1.44
70
380
2900
3
32W-30
2.88
30
380
2900
1.5
32W-75
2.88
75
380
2900
4
32W-120
3.88
120
380
2900
5.5
40W-40
5.4
40
380
2900
4
40W-90
5.4
90
380
2900
7.5
50W-45
9
45
380
2900
5.5
65W-50
14.4
50
380
2900
11
1.5BD-0.7(雙級)
2.4
105
380
1450

1W型單級漩渦泵是供吸送清水和物理化學性質類似于水的液體之用,使用液溫不得超過60℃,常用于鍋爐給水的配套,在造船、輕紡、化工、冶金、機械制造、水產養殖、固定消防防穩壓、熱效換機組、農業遠程噴灌等部門有廣泛的應用。

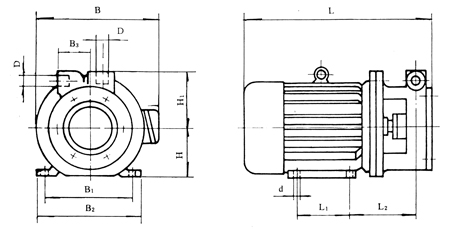

1W2.5-12安裝尺寸

配用電機型號

L

L1

L2

B

B1

B2

B3

H

H1

D

d

Y100L-2

465

140

160

3 10

1 60

205

70

100

125

G“

φ12
