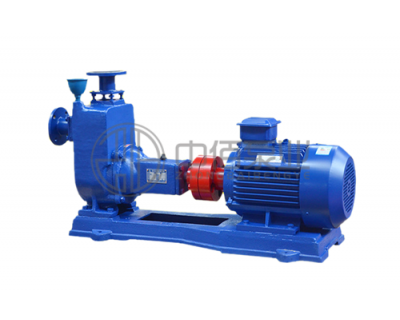

ZW型聯軸器式無堵塞自吸泵

  • 質量穩定：全程質量監控，細致入微，全方位檢測，保證產品質量！

  • 交貨快捷：先進生產流水線，備貨充足，常規產品全部倉庫現貨供應！

  • 專業定制：高級工程師專業選型報價，各種材質非標產品皆可洽談定做！
銷售熱線 023-68691718
  • 產品概述
  • 性能參數
  • 適用范圍
  • 安裝尺寸
  • 文檔下載
ZW型聯軸器式無堵塞自吸泵--產品概述

ZW型聯軸器式無堵塞自吸泵是本公司設計人員根據ZX型自吸離心泵及QW型污水泵的結構及性能，借鑒國內外同類產品之優點，并多方面吸收廣大用戶的使用要求和所提意見，研制而成的集自吸及排污一身，既可象一般清水自吸泵那樣不需安底閥，不需灌引水，又可抽吸含有大顆粒固體直徑為出口口徑的60%和纖維長度為葉輪直徑1.5倍的污物、沉淀物、廢礦雜質、糞便處理及一切工程污水物和膠質液體，完全減輕工人的勞動強度，而且使用、移動、安裝方便，極少維修，性能穩定。

ZW型聯軸器式無堵塞自吸泵--型號意義
ZW型聯軸器式無堵塞自吸泵--產品優點

1、排污能力強：特殊的葉輪防堵設計，確保了泵高效且無堵塞。
2、高效節能：采用優秀水力模型，效率比一般自吸泵高3～5%。
3、自吸性能好：自吸高度比一般自吸泵高1米，且自吸時間更短。

ZW型聯軸器式無堵塞自吸泵--工作原理

     ZW型自吸式無堵塞排污泵,主要由泵體, 葉輪、后蓋、機械密封、泵軸、軸承座、進口閥、氣液分離管、加水閥門、進、排接管等組成。泵的結構見圖。ZW型自吸排污泵的工作原理：泵體內設有儲液腔，并通過上方的回流孔和下方的循環孔與泵工作腔相通，構成泵的軸向加流外混式系統。泵停止工作后，泵內腔已儲有一定容積的液體。當泵起動時，有關當局內的儲液在葉輪的作用下，夾帶著空氣被向上拋出，液體通過氣液分離管的網格回流到工作腔，氣體被排出泵外，使泵內形成一定的真空度，達到自吸的作用。

ZW型聯軸器式無堵塞自吸泵--結構圖


1

進口接管

9

葉輪

2

進口法蘭

10

機械密封

3

進口閥座

11

擋水圈

4

加水閥門

12

承座

5

出口接管

13

泵軸

6

泵體

14

軸承蓋

7

氣液分離管

15

底蓋板

8

后蓋

16

螺栓


型號

流量M3/H

揚程

功率

轉速(r／min)

效率(％)

汽蝕余量

自吸高度

自吸時間(min／S)

重量

ZW25-8-15

8

15

2.2

2900

45

2.0

5.5

3

100

ZW32-5-20

5

20

2.2

2900

46

2.5

5.5

3

100

ZW32-10-20

10

20

2.2

2900

45

2.5

5.5

3

100

ZW32-9-30

9

30

3

2900

48

2.5

5.5

3

120

ZW40-10-20

10

20

2.2

2900

45

2.5

5.5

3

100

ZW40-20-15

20

15

2.2

2900

45

2.5

5.5

3

100

ZW40-15-30

15

30

3

2900

48

2.5

5.5

3

120

ZW50-10-20

10

20

2.2

2900

45

2.5

5.5

3

100

ZW50-20-12

20

12

2.2

2900

45

2.5

5.5

3

100

ZW50-15-30

15

30

3

2900

48

2.5

5.5

3

120

ZW50-20-35

20

35

5.5

2900

48

2.5

5.5

3

150

ZW65-30-18

30

18

4

1450

45

2.5

5.5

3

200

ZW65-25-30

25

30

5.5

2900

50

3.0

5.5

3

200

ZW65-25-40

25

40

7.5

2900

50

3.0

5.5

2

200

ZW65-40-25

40

25.

7.5

2900

50

3.0

5.5

2

200

ZW65-65-25

65

25

7.5

2900

52

3.0

5.5.

2

240

ZW80-40-16

40

16

4

1450

50

3.0

5.0

3

240

ZW80-40-25

40

25

7.5

2900

50

3.0

5.5

2

200

ZW80-25-40

25

40

7.5

2900

50

3.0

5.5

2

200

ZW80-65-25

65

25

7.5

2900

52

3.0

5.5

2

240

ZW80-80-35

80

35

15

2900

45

3.0

5.5

3

285

ZW80-40-50

80

40

18.5

2900

50

3.0

5.5

2

293

ZW80-50-60

50

60

22

2900

55

3.0

5.0

3

326

ZW100-100-15

100

15

7.5

1450

50

4.0

5.5

3

300

ZW100-8020

80

20

7.5

1450

53

4.0

5.5

3

300

ZW100-100-20

100

20

11

1450

53

4.0

5.5

3

340

ZW100-100-30

100

30

22

2900

53

4.0

5.5

2

510

ZW100-80-45

80

45

30

2900

55

4.0

5.5

2

560

ZW100-80-60

80

60

37

2900

53

4.0

5.5

2

585

ZW100-80-80

80

80

45

2900

50

4.0

5.5

2

639

ZW125-120-20

120

20

15

1450

55

4.5

5.5

2

500

ZW150-180-14

180

14

15

1450.

60

5.0

5.5

3.5

500

ZW150-180-20

180

20

22

1450

60

5.0

5.0

3

570

ZW150-180-30

180

30

37

1450

65

5.0

5.0

3

680

ZW150-180-38

180

38

55

1450

45

5.0

6.0

3.5

800

ZW200-280-14

280

14

22

1450

65

5.0

5.0

3

820

ZW200-280-20

280

20

37

1450

62

5.0

5.0

3

910

ZW200-300-25

300

25

45

1450

59

5.0

5.0

3

948

ZW200-280-28

280

28

55

1450

55

4.8

5.2

3

1090

ZW250-420-20

420

20

55

1450

61

6.0

4.5

2.5

1150

ZW300-800-14

800

14

55

1450

65

6.0

4.5

2.5

1400

ZW型聯軸器式無堵塞自吸泵可廣泛適用于市政排污工程、輕工、造紙、紡織、食品、化工、電業、石油、礦山和河塘養殖等行業。

ZW型聯軸器式無堵塞自吸泵是目前國內抽送固體顆粒、纖維、漿料和混合懸浮等介質最理想的雜質泵。
