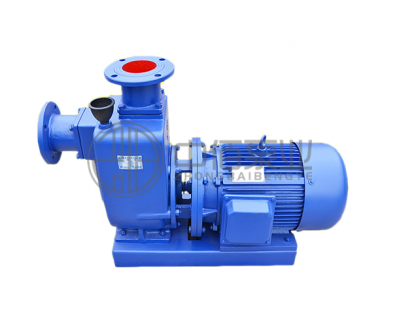

ZWL型直連式自吸離心泵

  • 質量穩定：全程質量監控，細致入微，全方位檢測，保證產品質量！

  • 交貨快捷：先進生產流水線，備貨充足，常規產品全部倉庫現貨供應！

  • 專業定制：高級工程師專業選型報價，各種材質非標產品皆可洽談定做！
銷售熱線 023-68691718
  • 產品概述
  • 性能參數
  • 適用范圍
  • 安裝尺寸
  • 文檔下載
ZWL型直連式自吸離心泵--產品概述

     ZWL型直連式自吸離心泵是在反復研究國內外同類技術的基礎上開發成功的一種結構新穎的產品。ZW自吸離心泵集自吸和無堵塞排污于一體，采用軸向回流外混式，并通過泵體、葉輪流道的獨特設計，即可象 一般自吸清水泵那樣不需要安裝底閥和灌引水，又可吸排含有大顆粒固本和長纖維雜質液體，可廣泛 適用于市政排污工程、河塘養殖、輕工、造紙、紡織、食品、化工、電業、纖維、漿料和混合懸浮等 化工介質最理想的雜質泵.ZWL自吸離心泵與國內同類產品相比，具有結構簡單、自吸性能好、排污能力強、高效節能，使用維修方便等特點，在排污泵系列產品中屬?lài)鴥仁讋?chuàng )。各項技術性能指標居國內領先，達到國際先進水平，具有廣闊的應用市場和發展前景。

ZWL型直連式自吸離心泵--型號意義
ZWL型直連式自吸離心泵--產品特點

    1、結構緊湊。ZWL型直連式自吸離心泵為臥式結構、機泵一體、外型美觀、占地面積少，與普通自吸泵比較，占地面積減少30%。如采用IP54戶外電機則無需泵房，可置于戶外使用。
    2、運行平穩、噪音低、組件同心度高。電機和泵直聯，簡化了中間結構，增加了運行的平穩性，葉輪具有極好的動靜平衡，運行時無振動，低噪音、延長了軸承的使用壽命，改善了使用環境。
    3、軸封采用優質機械密封，動、靜環由硬質合金制成，耐磨無泄漏、使用壽命長。
    4、采用先進水力模型、具有效率高、性能好等特點。
    5、安裝使用維護方便。吐出管路不需要裝止回閥，吸入管路不需要安裝底閥，因此簡化了管路系統，又改善了勞動條件。
    6、結構獨特、自吸性能好，工作前只需保證泵體內儲有定量引液即可。

ZWL型直連式自吸離心泵--使用范圍

    1、環境濕度 50℃，介質溫度 80℃特要求可達 200℃。
    2、介質PH值鑄鐵材質為6－9，不銹鋼為2－13。
    3、介質重度不超過1240千克／m3。
    4、自吸高度不能超過規定值4.5-5.5米，吸入管長度為 10米。
    5、通過能力懸浮顆粒直徑為泵口徑的60％，纖維長度為泵口徑的5倍。

ZWL型直連式自吸離心泵--結構圖

序號 部件名稱 序號 部件名稱
1 進口接管 5 葉輪
2 進口單向閥 6 機械密封
3 出水接管 7 軸承座
4 泵體 8 泵軸

型號 流量Q
(m3/h)		 揚程
(m)		 電機功率
(KW)		 轉速
(r/min)
25ZWL8-15 8 15 1.5 2900
32ZWL10-20 10 20 2.2 2900
32ZWL20-12 20 12 2.2 2900
40ZWL20-12 20 12 2.2 2900
40ZWL10-20 10 20 2.2 2900
40ZWL15-30 15 30 3 2900
50ZWL10-20 10 20 2.2 2900
50ZWL20-12 20 12 2.2 2900
50ZWL15-30 15 30 3 2900
65ZWL30-18 30 18 4 1450
65ZWL20-30 20 30 5.5 2900
65ZWL15-30 15 30 3 2900
65ZWL20-14 20 14 2.2 2900
65ZWL25-40 25 40 7.5 2900
65ZWL30-50 30 50 11 2900
80ZWL40-16 40 16 4 1450
80ZWL40-50 40 50 18.5 2900
80ZWL65-25 65 25 7.5 2900
80ZWL80-35 80 35 15 2900
80ZWL50-60 50 60 22 2900
100ZWL100-15 100 15 7.5 1450
100ZWL80-20 80 20 7.5 1450
100ZWL100-20 100 20 11 1450
100ZWL100-30 100 30 22 2900
100ZWL80-60 80 60 37 2900
100ZWL80-80 80 80 45 2900
125ZWL120-20 120 20 15 1450
125ZWL200-15 200 15 15 1450
150ZWL200-15 200 15 15 1450
150ZWL250-25 250 25 45 2900
200ZWL280-14 280 14 22 1450
200ZWL300-18 300 18 37 1450
200ZWL280-28 280 28 55 1450
250ZWL420-20 420 20 55 1450
300ZWL800-14 800 14 55 1450

ZWL型直連式自吸離心泵適用于化工、石油、制藥、采礦、造紙、纖維、漿料、紡織、食品、電廠及市政排污工程、公共設施排污、河塘養殖等行業。
請聯系客服。
暫無資料
