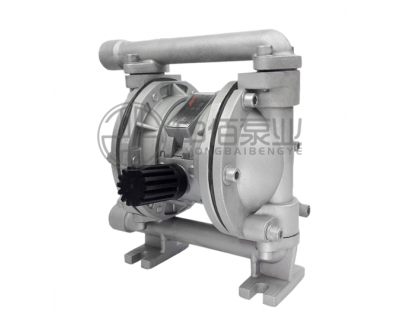

QBY型氣動隔膜泵

  • 質量穩定:全程質量監控,細致入微,全方位檢測,保證產品質量!
  • 交貨快捷:先進生產流水線,備貨充足,常規產品全部倉庫現貨供應!
  • 專業定制:高級工程師專業選型報價,各種材質非標產品皆可洽談定做!
銷售熱線 023-68691718
  • 產品概述
  • 性能參數
  • 適用范圍
  • 安裝尺寸
  • 文檔下載

QBY型氣動隔膜泵--產品概述

中佰泵業生產的QBY型氣動隔膜泵是一種新型輸送機械,采用壓縮空氣為動力源,對于各種腐蝕性液體,帶顆粒的液體,高粘度、易揮發、易燃、劇毒的液體,均能予以抽光吸盡。其性能參數與聯邦德國的WLLDENPVMPS、美國的MARlOWPUMPS相近。
QBY型氣動隔膜泵--產品特點

QBY氣動隔膜泵既能抽送流動的液體,又能輸送一些不易流動的介質,具有自吸泵、潛水泵、屏蔽泵、泥漿泵和雜質泵等輸送機械的許多優點。
1、不需灌引水.吸程高達5m.揚程達70m.出口壓力≥6bar。
2、流動寬敞,通過性能好.允許通過最大顆粒直徑達10mm。抽送泥漿、雜質日寸,對泵磨損甚微;
3、揚程、流量可通過氣閥開度實現無級調節(氣壓調節在1—7 bar之間):
4、該泵無旋轉部件,沒有軸封,隔膜j|等抽送的介質與泵的運動部件、工件介質完全隔開,所輸送的介質不會(huì )向外泄漏。所以抽送有毒、易發揮或腐蝕性介質時,不會(huì )造成環境污染和危害人身安全;
5、不必用電.在易燃、易爆場所使用安全可靠;
6、可以浸沒在介質中工作:
7、使用方便、工作可靠、開停只需簡單地打開和關閉氣體閥門.即使由于意外情況而長時間無介質運行或突然停機泵也不會(huì )因此而損壞.一旦超負荷,泵會(huì )自地動停機,具有自我保護性能,當負荷恢復正常后,又能自動啟動運行;
8、結構簡單、易損件少,該泵結構簡單,安裝、維修方便,泵輸送的介質不會(huì )接觸到配氣閥,聯桿等運動部件,不象其他類型的泵因轉子、活塞、齒輪、葉片等部件的磨損而使性能逐步下降:
9、可輸送較粘的液體(粘度在1萬厘泊以下):
10、本泵無須用油潤滑,即使空轉.對泵也無任何影響,這是該泵最大特點。

QBY型氣動隔膜泵--運行原理



QBY型氣動隔膜泵--注意事項

1.本泵振動極其輕微,一般情況可不裝底腳螺栓。
2.如壓縮空氣有臟物進入,將會(huì )影響泵的正常啟動,建議用戶加裝氣動三聯件。
3.在抽吸易凍結的介質時,應在泵的進口處裝閥門,當停止用泵時,先將該閥關閉,然后再開泵數分鐘,將泵體介質排凈為止以免造成下次開泵困難。
更換隔膜時,須將泵內腕連桿,鉛套清洗干凈,并不要損壞白色四氟密封圈,按原樣裝好,即可使用。



型號 流量
(m 3 /h)
揚程
(m)
出口壓力
(kgf/cm 2)
吸程
(m)
最大允許能
過顆粒直徑
(mm)
最大供氣壓力
(kbf/cm 2)
最大供氣消耗量
(m 3 /min)
材料
鋁合金 不銹鋼 鑄造鐵 增強聚丙烯
QBY-10 0~0.8 0~50 5 5 1 7 0.3
QBY-15 0~1 0~50 5 5 1 7 0.3
QBY-25 0~2.4 0~50 5 7 2.5 7 0.6
QBY-40 0~8 0~50 5 7 4.5 7 0.6
QBY-50 0~12 0~50 5 7 8 7 0.9
QBY-65 0~16 0~50 5 7 8 7 0.9
QBY-80 0~24 0~50 5 7 10 7 1.5
QBY-100 0~30 0~50 5 7 10 7 1.5 ★

1、泵吸花生醬、泡菜、土豆泥、小紅腸、果醬蘋果漿、巧克力等。
2、吸油漆、樹膠、顏料。
3、粘合劑和膠水、全部種類可用泵吸取。
4、各種瓦、瓷、磚器及陶器釉漿。
5、油井鉆好后,用泵吸沉積物及灌漿。
6、泵吸各種乳劑和填料。 .
7、泵吸各種污水。
8、用泵為油輪,駁船清倉吸取倉內污水。
9、啤酒花及發酵粉稀漿、糖漿、糖密。
10、泵吸礦井、坑道、隧道、選礦、礦渣中的積水。泵吸水泥灌漿及灰漿。
11、各種橡膠漿。
12、各種磨料、腐蝕劑、石油及泥漿、清洗油垢及一般容器。
13、各種劇毒、易燃、易揮發液體。
14、各種強酸、強堿、強腐蝕液體。
15、各種高溫液體最高可耐150℃。
16、作為各種固液分離設備的前級送壓裝置。


型號
Model
A B C D E H1 H2 H3 H 螺紋式
Screw
法蘭式
Flange
NPT/RC D1 D2 D3 D n d
QBY-10 135 48 218 144 12 34 176 10 226 1/2 - - - - - -
QBY-15 135 48 218 144 12 34 176 10 226 1/2 - - - - - -
QBY-25 236 145 381 248 12 46 344 18 412 1 - - - - - -
QBY-40 236 145 381 248 12 50 348 18 428 11/2 - - - - - -
QBY-50 320 220 518 347 14 50 521 27 609 2 84 50 125 165 4 18
QBY-65 320 220 518 347 14 50 521 27 609 21/2 104 65 145 185 4 18
QBY-80 360 240 634 455 18 96 696 50 842 3 118 80 160 200 8 18
QBY-100 360 240 634 455 18 130 721 60 960 - 140 100 180 200 8 18


型號 A B C D E H1 H 絲扣 備注
QBY-10 160 0 200 160 10 40 260 3/8”
鑄鐵、不銹鋼、鋁合金

QBY-15 160 0 200 160 10 40 260 1/2”
QBY-20 180 155 300 200 10 40 400 3/4”
QBY-25 210 160 320 230 12 50 470 1”
QBY-40 210 160 320 230 12 50 470 11/2

暫無資料
