ZB3A不銹鋼轉子泵(凸輪轉子泵)

  • 質量穩定：全程質量監控，細致入微，全方位檢測，保證產品質量！

  • 交貨快捷：先進生產流水線，備貨充足，常規產品全部倉庫現貨供應！

  • 專業定制：高級工程師專業選型報價，各種材質非標產品皆可洽談定做！
銷售熱線 023-68691718
  • 產品概述
  • 性能參數
  • 適用范圍
  • 安裝尺寸
  • 文檔下載
ZB3A不銹鋼轉子泵(凸輪轉子泵)--產品概述

ZB系列不銹鋼轉子泵原理與齒輪泵類似，是一種容積泵，有兩個形狀一樣的凸輪轉子相互嚙合旋轉，在旋轉過程中兩個轉子會(huì )形成一個真空腔，真空腔吸入物料并在出口排出。根據ZB系列不銹鋼轉子泵的轉子形態又被稱為凸輪泵、三葉泵等。轉子泵與輸送物料接觸的部件均采用304/316不銹鋼等符合衛生標準的材料制作，密封件則采用氟橡膠等無毒材質，泵腔中沒有死點和非金屬件，適于CIP清洗與蒸汽消毒，符合美國FDA規范要求及醫藥級（GMP)規范要求。

ZB系列不銹鋼轉子泵特別適用于輸送中易產生泡沫以及高粘度、濃度及任何含顆粒的介質，經其輸送的物料保持原有品質不變，無剪切，不起任何理化反應。如采用外裝動、靜環式機械密封，可直接水沖洗。

ZB系列不銹鋼轉子泵耐高壓，不易磨損，無泄漏。體積小，流量大，揚程壓力高，適用長距離與高阻力定量輸送。

ZB系列不銹鋼轉子泵的轉子與傳動齒輪分開，泵腔內各零配件之間保持一定的間隙，相互不接觸，無磨損，低噪音，可靠性好，使用壽命長，節能降耗。配置變頻器后，可以隨意調節流量，做一般計量泵使用�？奢斔推�、液、固等三相混合物料�？梢暂斔偷慕橘|(zhì)的粘度可高達1000000CP和含固量達55%的漿料。結構緊湊，相對螺桿泵占用空間小。

ZB3A不銹鋼轉子泵(凸輪轉子泵)--產品特點

１、凡與介質（物料）接觸部位，均采用優質不銹鋼制造（材質　SUS304、AISI316、316L）完全符合衛生標準。
２、適合輸送高粘度、濃度及任何含顆粒的介質（物料）。
３、適合溫度 -30到+200 攝氏度 。
４、壓力高，適用長距離與高阻力定量輸送。
５、轉速低，一般在 200 rpm 至 600 rpm 之間，經其輸送的物料保持原有品質不變，不起任何理化反應。
６、轉子和轉子之間絕無接觸，長期使用亦無磨損，運轉平穩，噪音低，效益高。
７、設計新穎、安裝維護簡單容易，方便清洗，保證機器內部和生產衛生清潔。

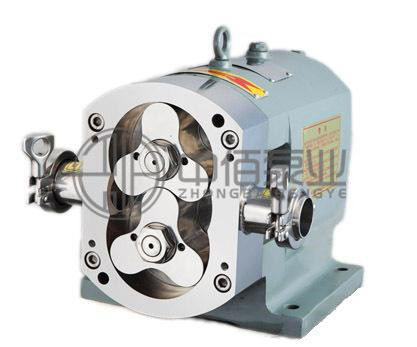

ZB3A不銹鋼轉子泵(凸輪轉子泵)--轉子類型
單葉轉子：適合于輸送含有大顆粒物料的介質，對大顆粒物料的破碎率較低，但其脈動大，壓力低，容積量小，很少使用。

兩葉轉子：適合于輸送含有中小顆粒物料的介質，對中小顆粒物料的破碎率相對較低，略有脈動，容積量小于三葉轉子。

三葉轉子：通用的轉子類 型，容積量大于其它類型轉子，各種性能指標優于單葉、兩葉轉子，但其在輸送物料的過程中對顆粒物料有一定的破碎率。

四葉轉子：當轉子葉片超過三葉后，其容積量因轉子葉片的增加而減少，轉子葉片越多，容積量則越少，多葉轉子在輸送物料時穩定性相對有所提高，但在輸送過程中容易破碎顆粒物料。

ZB3A不銹鋼轉子泵(凸輪轉子泵)--驅動形式
電機+無級變速器：調速精度高，變速范圍大（速比可在1：1.4-1：7之間任意變化），可連續工作運轉，運轉平穩，性能穩定，噪音低，扭矩大，流量無級可調。但它的變速是需手動來調節，自動化程度不高，調速須在運轉中進行，不可停車時轉動調速手輪。它不宜用于可能超負荷或堵塞使用場合。

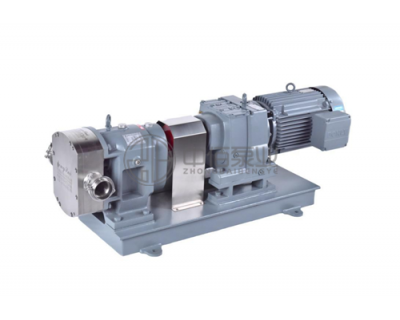

電機+定整比減速器：承載能力強，效率高，振動小，噪音低，能耗低，傳動方式簡單，但由于其速比恒定，所以流量不可調。

變頻電機+變頻器：扭矩大，調速精度高，運轉平穩，性能穩定，可配合自動化系統實現轉速的自動調節，確保了流量的任意控制，彌補了無級變速器自動化程度不高的缺陷。缺點是變頻器的價格較高。

產品型號

每100r排量L

建議調整速范圍rpm

對應流量L/H

電機功率KW

接口尺寸

接口形式

ZB3A-3

3

200-500

300-800

0.55

Φ25×1.5

卡箍

螺紋

法蘭

ZB3A-6

6

200-500

650-1600

0.75

Φ25×1.5

ZB3A-8

8

200-500

850-2160

1.5

Φ32×1.5

ZB3A-12

12

200-500

1300-3200

2.2

Φ38×1.5

ZB3A-20

20

200-500

2100-5400

3

Φ50.8×1.5

ZB3A-30

30

200-400

3200-6400

4

Φ42×1.5

ZB3A-36

36

200-400

3800-7600

5.5

Φ50.8×1.5

ZB3A-52

52

200-400

5600-11000

5.5

Φ63.5×1.5

ZB3A-66

66

200-400

7100-14000

7.5

Φ76×2

ZB3A-78

78

200-400

9000-18000

7.5

Φ63.5×2

ZB3A-100

100

200-400

11000-22000

11

Φ76×2

ZB3A-135

135

200-400

15000-30000

15

Φ102×2

ZB3A-160

160

200-400

17000-34000

18.5

Φ102×3

ZB3A-200

200

200-400

21600-43000

22

Φ125×3

食品工業：酸牛奶、巧克力、糖漿、乳酪、麥芽汁、啤酒、汽水水果凍.布丁、果汁飲料、番茄醬水果泥、肉油、食用油、糖漿、稀奶油、巧克力等。

日用工業：面膏洗液、發型凝膠、染發劑、香油精、牙膏、洗滌劑、洗發精、鞋油、化妝品、香精、肥皂、香脂等。

制藥工業：各型丸糊、乳化劑、營養液、中成藥、膏狀藥劑、生物制品、魚化粉、蜂皇漿、疫苗等。

化工工業：脂肪、溶劑、樹脂、聚合物、油漆、顏料、染料、涂料、潤滑油、潤滑脂、石油劑、乳化瀝青、膠粘劑、香料、炸藥、玻璃鋼、皮革等。

建筑工業：各種涂料、防腐防水涂料、陶瓷涂料、油漆涂料、陶瓷料等。

其它工業：料工業、紡織工業、造紙工業、煤炭浮先劑、納來材料、生物化工等行業。

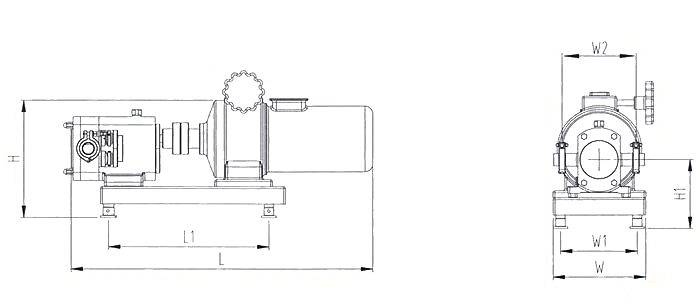

產品型號

接口尺寸

L

H

H1

W

W1

接口形式

ZB3A-3

￠25×1.5

710

290

150

150

240

卡箍、螺紋、法蘭

ZB3A-6

￠25×1.5

780

390

170

190

240

卡箍、螺紋、法蘭

ZB3A-8

￠32×1.5

850

400

170

190

280

卡箍、螺紋、法蘭

ZB3A-12

￠38×1.5

980

450

185

220

330

卡箍、螺紋、法蘭

ZB3A-20

￠38×1.5

1000

450

190

250

330

卡箍、螺紋、法蘭

ZB3A-30

￠42×1.5

1050

480

220

270

350

卡箍、螺紋、法蘭

ZB3A-36

￠50.8×1.5

1100

490

220

270

360

卡箍、螺紋、法蘭

ZB3A-52

￠63.5×1.5

1250

580

260

270

480

卡箍、螺紋、法蘭

ZB3A-66

￠63.5×1.5

1350

600

260

270

480

卡箍、螺紋、法蘭

ZB3A-78

￠76×2

1260

600

295

370

480

卡箍、螺紋、法蘭

ZB3A-100

￠76×2

1320

670

295

370

480

卡箍、螺紋、法蘭

ZB3A-135

￠89×2

1500

670

295

370

480

卡箍、螺紋、法蘭

ZB3A-160

￠102×2

1500

720

320

420

560

卡箍、螺紋、法蘭

ZB3A-200

￠102×2

1500

720

320

420

560

卡箍、螺紋、法蘭

暫無資料
