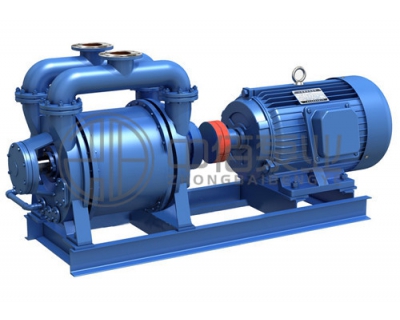

SK型水環式真空泵

  • 質量穩定：全程質量監控，細致入微，全方位檢測，保證產品質量！

  • 交貨快捷：先進生產流水線，備貨充足，常規產品全部倉庫現貨供應！

  • 專業定制：高級工程師專業選型報價，各種材質非標產品皆可洽談定做！
銷售熱線 023-68691718
  • 產品概述
  • 性能參數
  • 適用范圍
  • 安裝尺寸
  • 文檔下載
SK型水環式真空泵--產品概述

　　SK系列水環式真空泵及壓縮機是用來抽吸或壓送氣體和其它無腐蝕性、不溶于水、不含有固體顆粒的氣體，以便在密閉容器中形成真空或壓力，滿足工藝流程要求。吸入或壓送的氣體中允許混有少量的液體。

　　SK系列水環真空泵及壓縮機廣泛應用于機械、石油、化工、制藥、陶瓷、制糖、印染、冶金及電子等行業。

　　由于在工作過程中，該類泵對氣體的壓縮是在等溫狀態下進行的，因此在壓送或抽吸易燃易爆氣體時，不易發生危險，所以其應用更加廣泛。

SK型水環式真空泵--型號意義

SK型水環式真空泵--工作原理

如圖1所示，葉輪3偏心地安裝在泵體2內，因此當葉輪3旋轉時，水受離心力的作用而在泵體內壁形成一旋轉水環5，水環上部?jì)缺矶c輪轂相切沿箭頭方向旋轉，在前半轉過程中，水環內表面逐漸與輪轂脫離，因此在葉輪葉片間與水環形成封閉空問，隨著葉輪的旋轉，該空間逐漸擴大，空間氣體壓力降低.氣體被吸入空間：在后半轉過程中， 水環內表面漸漸與輪轂禹靠近，葉片間的空間逐漸縮小，空間氣體壓力升高，高于排氣口壓力時，葉片間的氣體被排出, 如此葉輪每轉動一周，葉片間的空間吸排一次，許多空間不停地工作，泵就連續不斷地抽吸或壓送氣體。

       由于在工作過程中，做功產生熱量，會(huì )使工作水環發熱，同時一部分水和氣體一起被排走，因此，在工作過程中, 必須不斷地給泵供水，以冷卻和補充泵內消耗的水，滿足泵的工作要求。

       當真空泵排出的氣體不再利用時.在泵排氣一端接有氣水分離器(可自己制作一水箱代替)，廢水和所帶的部分水排入氣水分離器后，氣水分離，氣體由抹氣管抹出，留下的水經回水管供至泵內繼續使用。隨著工作時間的延長，工作水溫度會(huì )不斷地升高.這時需從氣水分離器的供水處供給一定的冷水（自來水），以降低工作水的溫度，保證^能達到所要求的技術要求和性能指標。

       當作為壓縮機使用時，泵排氣11接有氣水分離器,氣水混合物進入氣水分離器后自動分離,氣體由排氣管輸送到所需系統而工作水經過自動溢于開關放出，壓縮氣體時，工作水極易發熱，水由泵出口排出，溫度會(huì )變得較高，因此在氣水分離器的底部.要不斷地供給冷水，以補充被放走的熱水，問時起冷卻作用.使工作水溫度不致過髙，從而保證壓縮機性能，達到技術指標.滿足工藝要求。


型 號 抽氣量（m3/min） 極限壓力 功率 轉速
(r/min)		 壓縮機壓力
(Mpa)		 進出口
口徑		 供水量
(L/min)
最大 吸入壓力為-0.093MPa時
不小于		 mmHG MPa 真空泵 壓縮機
進 出
SK-1.5 1.5 1.35 -680 -0.091 3 4 1450 0-1 70 70 10-15
SK-3 3 2.8 -710 -0.093 5.5 7.5 1450 0-1 70 70 15-20
SK-6 6 5.4 -710 -0.093 11 15 970 0-1 80 80 20-30
SK-9 9 8.1 -710 -0.093 15 22 970 0-1 80 80 30-40
SK-12 12 11 -710 -0.093 18.5 30 970 0-1 80 80 40-50
SK-15 15 13.5 -710 -0.093 30 45 970 0-1 80 80 50-60
SK-20 20 18 -710 -0.093 37 55 740 0-1 150 150 60-80
SK-30 30 28 -710 -0.093 55 75 740 0-1 150 150 70-100
SK-42 42 37.2 -710 -0.093 75 - 740 - 150 150 95-130
SK-60 60 54 -710 -0.093 95 - 590 - 250 250 140-180
SK-85 85 76.5 -710 -0.093 132 - 590 - 250 250 180-220
SK-120 120 110 -710 -0.093 185 - 590 - 300 300 220-260

　　SK型水環式真空泵及壓縮機是用來抽吸或壓送氣體和其它無腐蝕性、不溶于水、不含有固體顆粒的氣體，以便在密閉容器中形成真空或壓力，滿足工藝流程要求。吸入或壓送的氣體中允許混有少量的液體。

　　SK型水環式真空泵及壓縮機廣泛應用于機械、石油、化工、制藥、陶瓷、制糖、印染、冶金及電子等行業。由于在工作過程中，該類泵對氣體的壓縮是在等溫狀態下進行的，因此在壓送或抽吸易燃、易爆氣體時，不易發生危險，所以在其應用更加廣泛。
暫無資料
