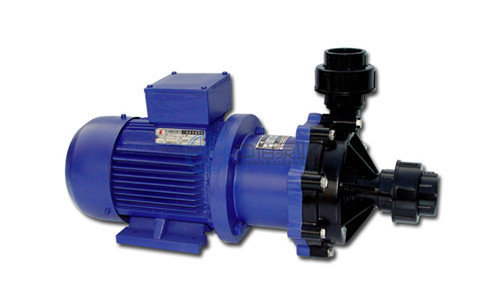

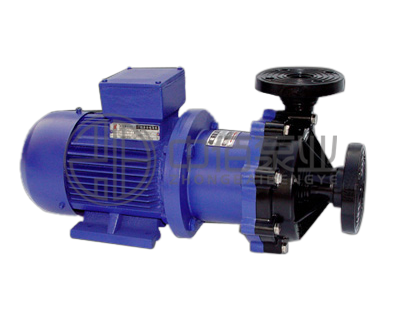

CQF型工程塑料磁力泵

CQF型工程塑料磁力泵--產品概述

CQ型工程塑料磁力泵(簡稱磁力泵)，是應用現代磁學原理，將永磁聯軸器的工作原理用于離心泵的新型產品，磁力泵以靜密封取代動密封,使泵的過流部件處于完全密封狀態,徹底解決了其它泵的機械密封無法避免的跑、冒、滴之弊病。磁力泵選用耐腐蝕、高強度的工程塑料、鋼玉陶瓷、不銹鋼作為制造材料,因此它具有良好的抗腐蝕性能,并可以使被輸送介質免受污染。

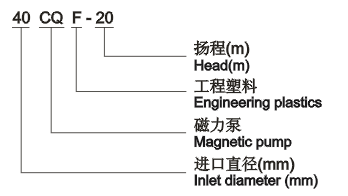

CQF型工程塑料磁力泵--型號意義

CQF型工程塑料磁力泵--工作條件

磁力泵輸送介質的密度不大于1300kg/m3，粘度不大于30×10-6m3/S的不含鐵磁性和纖維的液體。常規磁力泵的額定溫度對于泵體為金屬材質或F46襯里，最高工作溫度為80℃，額定壓力為1.6MPa；高溫磁力泵的使用溫度≤350℃；對于泵體為非金屬材質，最高溫度不超過60℃，額定壓力為 0.6MPa。對于輸送介質密度大于1600kg/m3的液體，磁性聯軸器需另行設計。磁力泵的軸承采用被輸送的介質進行潤滑冷卻，鼓磁力泵嚴禁空載運行。

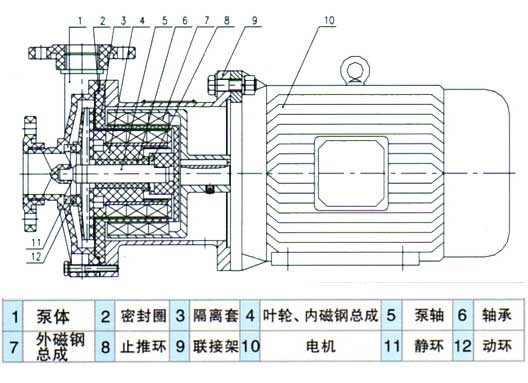

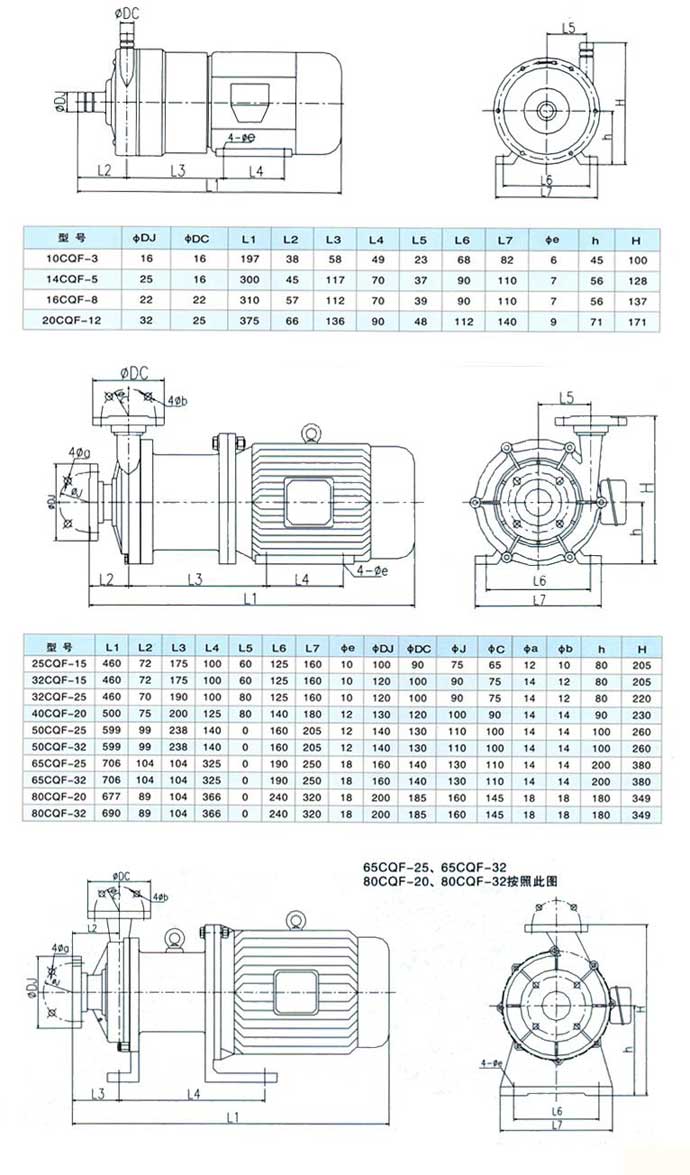

CQF型工程塑料磁力泵--結構圖

型 號	口徑		流量 (m3/h)	揚程 (m)	電機功率 (kW)	電 壓 (V)	材 質
	進口	出口
10CQF-3	10	8	0.9	3	0.01	220	工 程 塑 料
14CQF-5	14	10	1.2	5	0.12	220/380
16CQF-8	15	15	1.5	8	0.12	220/380
20CQF-12	25	18	3	12	0.37	220/380
25CQF-15	25	20	6.6	15	1.1	380
32CQF-15	32	25	6.6	15	1.1	380
32CQF-25	32	25	6.6	25	1.1	380
40CQF-20	40	32	10.8	20	2.2	380
50CQF-25	50	40	14.4	25	3	380
50CQF-32	50	40	13.2	32	4	380
65CQF-25	65	50	25	25	5.5	380
65CQF-32	65	50	25	32	5.5	380
注:表中20CQF-12---65CQF-32都可配防爆電機

CQF型工程塑料磁力泵可廣泛用于化工，制藥，石油，電鍍，食品，電影照相洗印，科研機構，國防工業等單位 抽送酸，堿液，油類稀有貴重液，毒液，揮發性液體，以及循環水設備配套，過率機配套。特別是易漏，易燃，易爆液體的抽送。防爆電動機選用此泵則更為理想。
