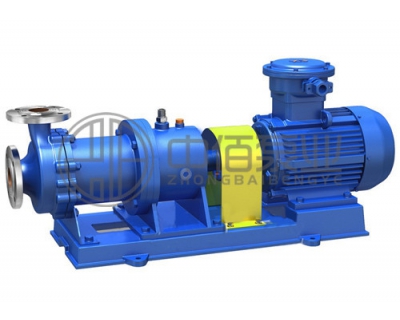

CQB-G型高溫磁力泵

  • 質量穩定：全程質量監控，細致入微，全方位檢測，保證產品質量！

  • 交貨快捷：先進生產流水線，備貨充足，常規產品全部倉庫現貨供應！

  • 專業定制：高級工程師專業選型報價，各種材質非標產品皆可洽談定做！
銷售熱線 023-68691718
  • 產品概述
  • 性能參數
  • 適用范圍
  • 安裝尺寸
  • 文檔下載
CQB-G型高溫磁力泵--產品概述

CQB-G高溫磁力泵采用多重循環冷卻結構，保證了原動力和磁傳動的可靠性和穩定性，同時采用柱銷聯軸器減少了泵的噪音和震動，便拆式和柱銷聯軸器同時使用，使泵的結構增長，更有利于泵的散熱。同時，也十分方便用戶的維修或更換零件，在泵的外轉子部分還設計了散熱風葉，確保磁鋼的穩定性。本系列泵適用于輸送高溫介質，溫度 ≤300℃。

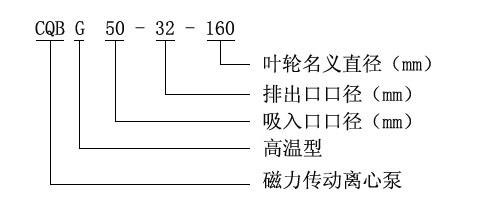

CQB-G型高溫磁力泵--型號意義

CQB-G型高溫磁力泵--安裝與調試

（一）高溫磁力泵應水平安裝.開車前應檢查冷卻箱之潤滑油油位.若油位過低時應及時補充。開泵前.首先應打開冷卻水回路.進水管閥門的開啟度應根據泵正常工作后冷卻出水管的溫度進行調節。
（二）當抽吸液面高于果軸心線時.起動前打開吸入管道閥門即可.若抽吸液面低于泵軸心線時.管道需配備
底閥。
（三）泵使用前應進行檢查.電機風葉轉動要靈活.無卡住及異常聲響.各緊固件要緊固。
（四）檢查電機旋轉方向是否與磁力泵轉向標記一致。
（五）電機啟動后.緩慢打開排出閥.待泵進入正常工作狀態后.再將排出閥調到所需開度。
泵停止工作前.應先關閉排出閥門.然后切斷電源.再關閉冷卻水管閥門。

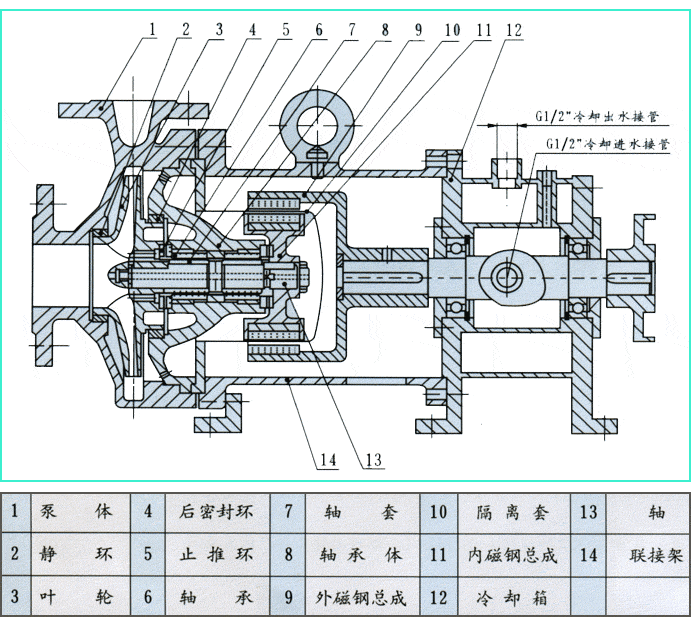

CQB-G型高溫磁力泵--結構圖

型 號 流量
Q
m3 /h		 揚程
H
m		 汽蝕余量
NPSH
m		 轉速
n
r/min		 軸功率
Pa
Kw		 效率
η
%		 配帶電動機功率Kw
介質密度g/cm3
≤1 ≤1.3 ≤1.84
CQB-G 32-20-125 1.9
3.2
3.8		 22
20
18.5		   2900 0.49
0.58
0.62		 23
30
31
Y 801-2
YB
0.75

Y 802-2
YB
1.1

Y 90S-2
YB
1.5

CQB-G 32-20-160 1.9
3.2
3.8		 34
32
29		   2900 0.84
0.99
1.03		 21
28
29
Y 802-2
YB
1.1

Y 90S-2
YB
1.5

Y 90L-2
YB
2.2

CQB-G 40-20-105 3.8
6.3
7.5		 13
12.5
11		   2900 0.42
0.55
0.56		 32
29
40
Y 801-2
YB
0.75

Y 802-2
YB
1.1

Y 90S-2
YB
1.5

CQB-G 40-25-125 3.8
6.3
7.5		 22
20
18.5		   2900 0.81
0.98
1.05		 28
35
36
Y 802-2
YB
1.1

Y 90L-2
YB
2.2

Y 100L-2
YB
3.0

CQB-G 40-25-160 3.8
6.3
7.5		 34
32
29		   2900 1.41
1.72
1.79		 25
32
33
Y 90L-2
YB
2.2

Y 100L-2
YB
3.0

Y 112M-2
YB
4.0

CQB-G 40-25-200 3.8
6.3
7.5		 52.5
50
48		   2900 3.02
3.43
3.77		 18
25
26
Y 112M-2
YB
4.0

Y 132S1-2
YB
5.5

Y 132S2-2
YB
7.5

CQB-G 50-40-85 7.5
12.5
15		 9
8
7.5		 3.5
3.5
4.0		 2900 0.46
0.56
0.61		 40
49
50
Y 801-2
YB
0.75

Y 802-2
YB
1.1

Y 90S-2
YB
1.5

CQB-G 50-32-105 7.5
12.5
15		 13
12.5
11		 3.5
3.5
4.0		 2900 0.760
0.91
0.94		 35
47
48
Y 802-2
YB
1.1

Y 90S-2
YB
1.5

Y 90L-2
YB
2.2

CQB-G 50-32-125 7.5
12.5
15		 22
20
18.5		 3.5
3.5
4.0		 2900 1.49
1.62
1.63		 30
42
43
Y 90L-2
YB
2.2

Y 100L-2
YB
3.0

Y 112M-2
YB
4.0

CQB-G 50-32-160 7.5
12.5
15		 34
32
29		 3.5
3.5
4.0		 2900 2.48
2.79
2.96		 28
39
40
Y 100L-2
YB
3.0

Y 112M-2
YB
4.0

Y 132S1-2
YB
5.5

CQB-G 50-32-200 7.5
12.5
15		 52.5
50
48		 3.5
3.5
4.0		 2900 5.10
5.49
6.13		 21
31
32
Y 132S2-2
YB
7.5

Y 132S2-2
YB
7.5

Y 160M1-2
YB
11

CQB-G 50-32-250 7.5
12.5
15		 82
80
78.5		 3.5
3.5
4.0		 2900 9.57
10.89
13.32		 17.5
25
26
Y 160M2-2
YB
3.0

Y 160M2-1
YB
8.5

Y 180M-2
YB
5.5

CQB-G 65-50-125 15
25
30		 22
20
18.5		 3.5
3.5
4.0		 2900 2.25
2.67
2.91		 40
51
52
Y 100L-2
YB
3.0

Y 112M-2
YB
4.0

Y 132S1-2
YB
5.5

CQB-G 65-50-160 15
25
30		 34
32
29.5		 3.5
3.5
4.0		 2900 4.34
5.07
5.48		 32
43
44
Y 132S1-2
YB
5.5

Y 132S2-2
YB
7.5

Y 160M1-2
YB
11

CQB-G 65-40-200 15
25
30		 53
50
47		 3.5
3.5
4.0		 2900 8.66
9.20
10.1		 25
37
38
Y 160M1-2
YB
11

Y 160M2-2
YB
15

Y 160L-2
YB
18.5

CQB-G 65-40-250 15
25
30		 82
80
78.5		 3.5
3.5
4.0		 2900 13.4
14.72
16.88		 25
37
38
Y 160L-2
YB
18.5

Y 180M-2
YB
22

Y 200L1-2
YB
30

CQB-G 80-65-125 30
50
60		 22.5
20
18		 4.0
4.0
4.5		 2900 4.48
5.24
5.55		 41
52
53
Y 132S1-2
YB
5.5

Y 132S2-2
YB
7.5

Y 160M1-2
YB
11

CQB-G 80-65-160 30
50
60		 34
32
29		 4.0
4.0
4.5		 2900 7.72
9.08
9.67		 36
48
49
Y 160M1-2
YB
11

Y 160M2-2
YB
15

Y 160L-2
YB
18.5

CQB-G 80-50-200 30
50
60		 53
50
47		 4.0
4.0
4.5		 2900 12.03
14.80
16.34		 36
46
47
Y 160L-2
YB
18.5

Y 180M-2
YB
22

Y 200L1-2
YB
30

CQB-G 80-50-250 30
50
60		 84
80
75		 4.0
4.0
4.5		 2900 19.06
23.08
26.07		 36
46
47
Y 200L1-2
YB
30

Y 220L2-2
YB
37

Y 225M-2
YB
45

CQB-G 100-80-125 60
100
120		 23
20
16.5		 4.0
4.0
4.5		 2900 8.35
9.73
9.46		 45
56
57
Y 160M1-2
     YB
11

Y 160M2-2
    YB
15

Y 200L1-2
YB
30

CQB-G 100-80-160 60
100
120		 35
32
28		 4.0
4.0
4.5		 2900 12.43
15.85
16.34		 46
55
56
Y 160L-2
YB
18.5

Y 180M-2
YB
22

Y 200L1-2
YB
30

CQB-G 100-65-200 60
100
120		 54
50
47		 4.0
4.0
4.5		 2900 21.01
25.69
28.44		 42
53
56
Y 200L1-2
YB
30

Y 220L2-2
YB
37

Y 225M-2
YB
45

CQB-G 100-65-250 60
100
120		 86
80
74.5		 4.0
4.0
4.5		 2900 37.98
45.39
49.69		 37
48
49
Y 250M-2
YB
55

Y 280S-2
YB
75

Y 280M-2
YB
90

CQB-G型高溫磁力泵適用與石油、化工、制藥、冶煉、電鍍、環保、食品、影視洗印、水處理、國防等行業。 是輸送高溫類易燃、易爆、揮發、有毒、稀有貴重液體和各類腐蝕性液體的理想設備。適用與輸送最大系列工作壓力1.6Mpa，溫度不超過300度，密度不大于1840kg/m3，粘度不大于30cm/s的不含硬顆粒和纖維的液體。

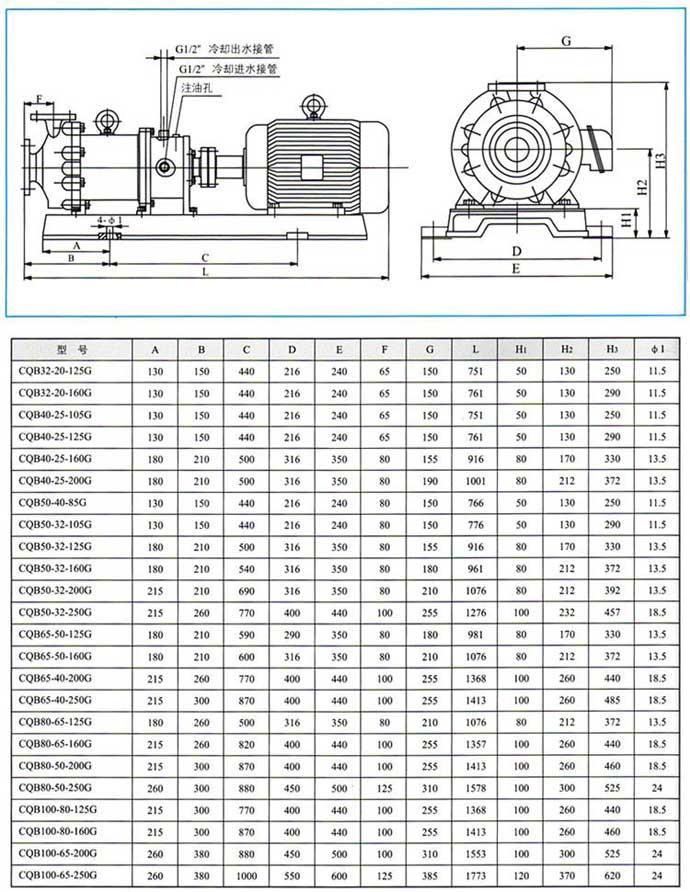

CQB-G系列高溫磁力泵外形和安裝尺寸：

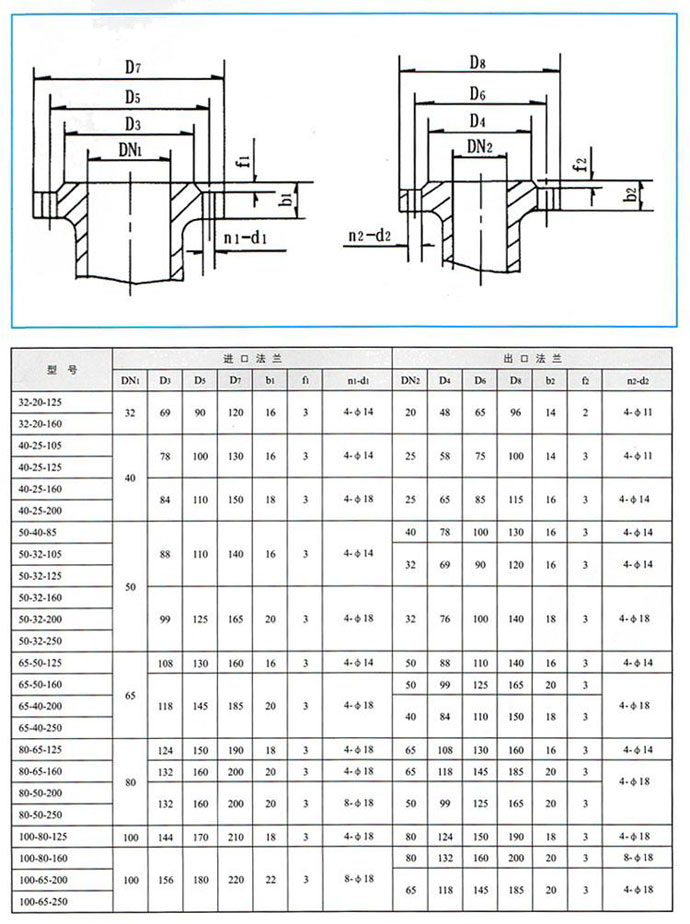

CQB-G系列高溫磁力泵進出口法蘭尺寸：

暫無資料
