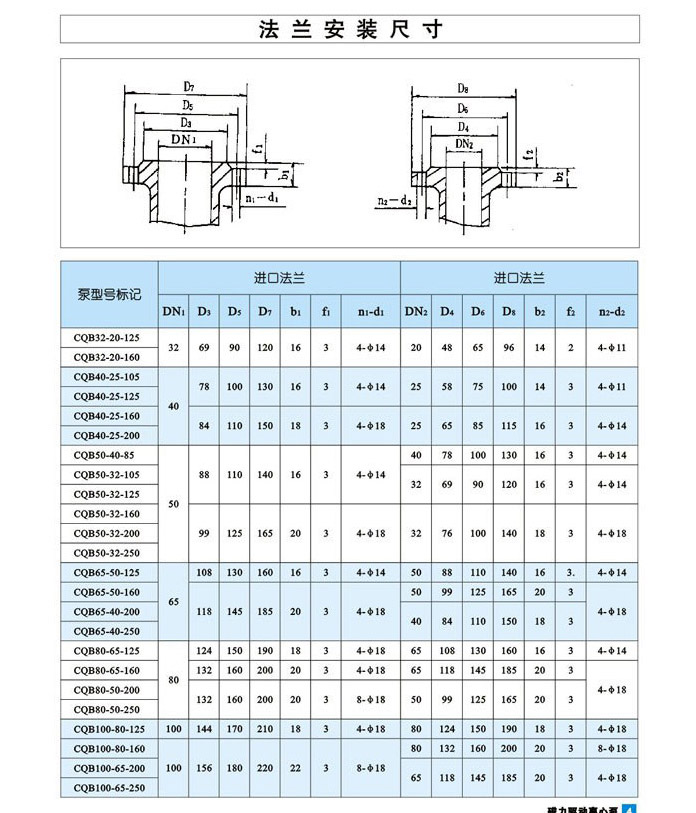

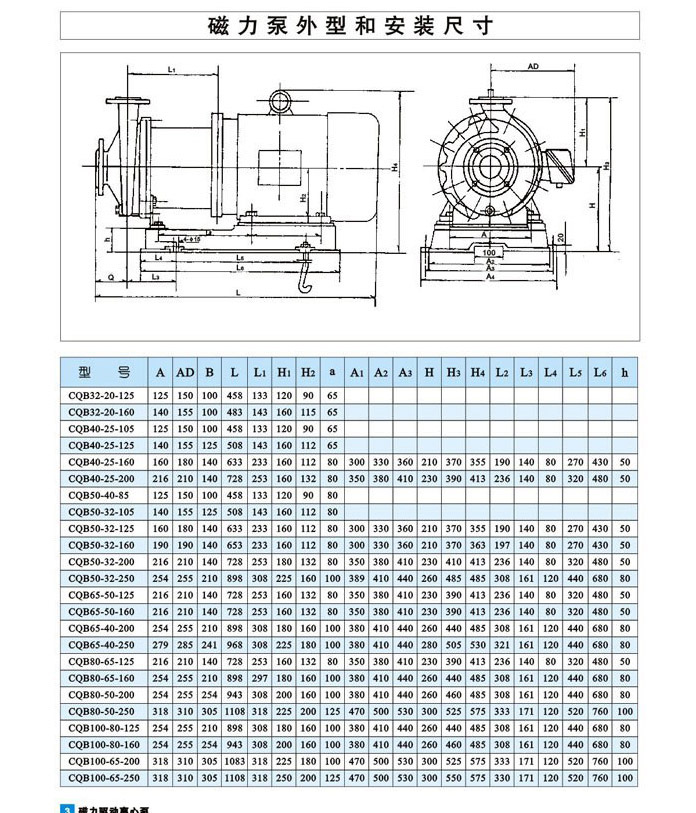

  • 安裝尺寸
  • 文檔下載
CQB-F型氟塑料磁力泵--產品概述

CQB-F型氟塑料磁力泵，是本單位開發的新產品，并引進國外先進技術，采用聚偏二氟乙烯制造，該材料是目前世界上最優秀的耐腐蝕材料，用該材料生產的磁力泵使用范圍廣，耐腐蝕性能強，機械強度高，不老化，無毒素分解等優點。

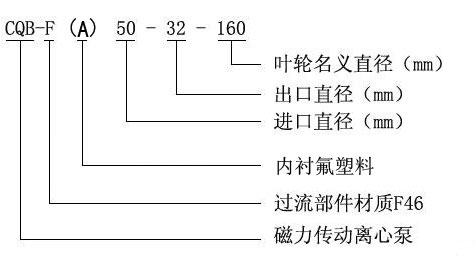

CQB-F型氟塑料磁力泵--型號意義

CQB-F型氟塑料磁力泵--產品特點

CQB-F氟塑料磁力泵的設計不僅具有普通磁力泵的結構緊湊，外型美觀，體積小，躁聲低，運行可靠等優點，且其過流部件全部采用目前世界上耐腐蝕性能最優秀的“塑料王”(氟塑料)制造，隔離套采用特殊材料制造，具有高強度的力學性能，消除了普通磁力泵存在的磁渦流現象。因此，CQB-F氟塑料磁力泵可輸送任意濃(強)度的酸、堿、氧化劑等腐蝕性介質而毫不受損。

CQB-F型氟塑料磁力泵--工作原理

驅動裝置采用主動磁鐵聯軸器直接裝在電機軸上，泵室完全封閉，通過磁力偶合間接驅動泵軸上帶磁鐵的葉輪旋轉結構緊湊、安全節能。堅固耐用的泵體結構雖然接觸液體部分是氟塑料，但泵外殼是金屬材料，故泵體足以承受管道的重量及抵受機械性沖擊。氟塑料磁力泵由泵、磁力傳動器、電動機三部分組成。關鍵部件磁力傳動器由外磁轉子、內磁轉子及不導磁的隔離套組成。當電動機帶動外磁轉子旋轉時，磁場能穿透空氣隙和非磁性物質，帶動與葉輪相連的內磁轉子作同步旋轉，實現動力的無接觸傳遞，將動密封轉化為靜密封。由于泵軸、內磁轉子被泵體、隔離套完全封閉，從而徹底解決了“跑、冒、滴、漏”問題，消除了煉油化工行業易燃、易爆、有毒、有害介質通過泵密封泄漏的安全隱患，有力地保證了職工的身心健康和安全生產。

CQB-F型氟塑料磁力泵--性能參數

流量：1.8-100m3/h
揚程：8-32m
電機功率：0.12-18.5KW
轉速：2900r/min
使用溫度：-20℃至100℃。

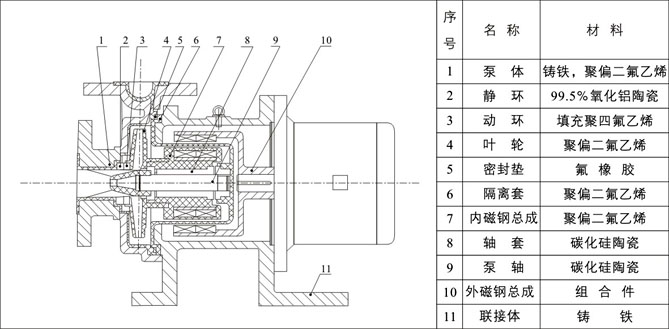

CQB-F型氟塑料磁力泵--結構圖



CQB-F型氟塑料磁力泵--安裝與調試

（一）磁力泵應水平安裝，不宜豎立，塑料泵體不得承受管路重量，對于特殊要求垂直安裝的場合，電機務必朝上。
（二）當抽吸液面高于泵,心線時，起動前打開吸入管道閥門即可，若抽吸液面低于泵軸心線時， 管道需配備底閥。
（三）泵使用前應進行檢查，電機風葉轉動要靈活，無卡住及異常聲響，各緊固件要緊固。
（四）檢查電機旋轉方向是否與磁力泵轉向標記一致。
（五）電機啟動后，慢慢打開排出閥，待泵進入正常工作狀態后，再將排出閥調到所需開度。
（六）泵停止工作前，應先關閉排出閥門，然后切斷電源。
型  號 進 口 出 口 流 量
(m3/h)		 揚 程
(m)

功 率
(kw)

 轉速(r/min) 效率
(%)		 電壓
(v)		 汽蝕余量

CQB-15-10-85F

 15 10 1.8 8 0.12 2900 33 220/380 6.0

CQB-20-15-105F

 20 15 3.0 12 0.37 2900 33 220/380 6.0

CQB-32-25-125F

 32 25 3.2 20 0.75 2900 35 380 5.0

CQB-40-32-115F

 40 32 6.3 15 0.75 2900 45 380 6.0

CQB-40-32-145F

 40 32 6.3 25 1.5 2900 42 380 5.0

CQB-50-40-125F

 50 40 12.5 20 2.2 2900 47 380 3.5

CQB-50-40-160F

 50 40 12.5 32 3.0 2900 46 380 3.5

CQB-65-50-125F

 65 50 25 20 3.0 2900 58 380 4.0

CQB-65-50-160F

 65 50 25 32 4.0 2900 56 380 4.0

CQB-80-65-125F

 80 65 50 20 7.5 2900 66 380 4.0

CQB-80-65-160F

 80 65 50 32 11 2900 64 380 4.0

CQB-100-80-125F

 100 80 100 20 15 2900 72 380 4.0

CQB-100-80-160F

 100 80 100 32 18.5 2900 70 380 4.0

CQB-F型氟塑料磁力泵廣泛適用于：石油化工、制酸制堿、有色金屬冶煉、汽車制造的酸洗工藝、稀土分離、農藥、染料、醫藥、造紙、電鍍、無線電等行業。
