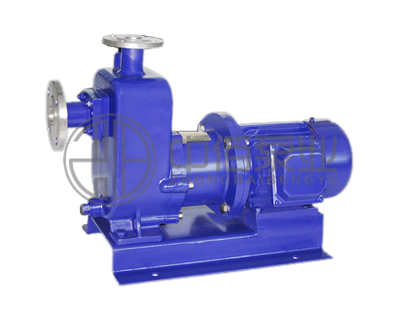

ZCQ型自吸式磁力泵

ZCQ型自吸式磁力泵--產品概述

ZCQ型自吸式磁力泵是根據眾用戶的要求，在CQ型磁力泵的基礎上吸取國外最新技術，并經過本廠工程技術人員反復研究試驗而成功的新產品，其性能達到國外同類產品九十年代先進水平。該泵以靜密封取代動密封，使泵的過流部件處于完全密封狀態，徹底解決了其它泵機械密封無法避免的跑、冒、滴、漏之弊病，泵體及過流部件的材料均采用了耐腐蝕的不銹鋼、鋼玉陶瓷、四氟石器等材料制造，即有CQ型磁力驅動泵的功能，又集自吸于一身，不需底閥和引灌水、自吸高度4米。

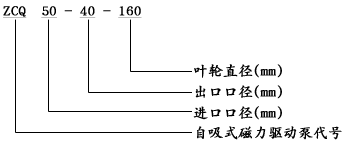

ZCQ型自吸式磁力泵--型號意義

ZCQ型自吸式磁力泵--產品特點

ZCQ型磁力自吸泵結構緊湊，外形美觀，體積小，噪音低，運行可靠，使用維修方便，可廣泛用于石油、化工、制藥、電鍍、印染、食品、科研等單位抽送酸、堿、油類及稀有貴重液體、毒液、揮發性液體，以及循環水設備配套，特別是易漏、易燃、易爆液體的抽送。因此，它是有廣泛的用途，我們真誠地向用戶推薦這種產品。

ZCQ型自吸式磁力泵--工作原理

本泵采用外混式軸向回水泵體結構，泵體由吸液室、儲液室、蝸殼、回流孔、氣液分離室等部份組成，結構見圖一。泵啟動后，在離心力的作用下，吸水室中的剩余液與進液管路中的空氣被葉輪攪拌成氣液混合物，混合物經蝸殼進入氣液分離室，隨著速度減慢，導致氣水分離，空氣由泵出液口排出，液經回水孔返回泵內， 經過多次循環，進液管道中的空氣被排凈，使泵內形成一定的真空度，達到自吸的作用。

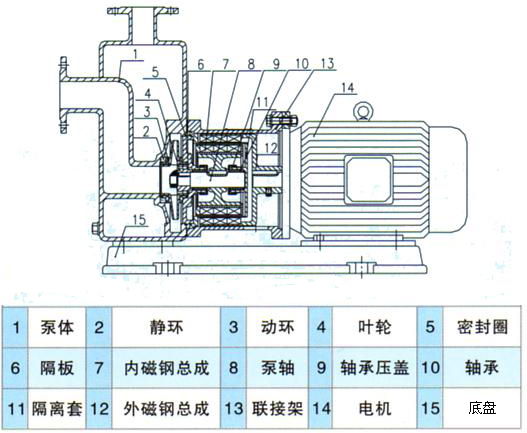

ZCQ型自吸式磁力泵--結構圖

型號	流量 (m3/h)	揚程 (m)	電機功率 (kw)	吸程 (m)
20-12-110	3	12	0.37	4
25-20-115	6.6	15	1.1	4
32-25-115	6.6	15	1.1	4
32-25-145	6.6	25	1.1	4
40-32-132	10.8	20	2.2	4
40-32-160	12	32	4	4
50-40-145	14.4	25	4	4
50-40-160	13.2	32	4	4
65-50-145	16.8	25	5.5	4
65-50-160	27	32	7.5	4
80-65-160	51	32	15	4
80-50-200	51	50	22	4
80-50-250	51	80	37	4
100-80-160	100	32	22	4
100-65-200	100	50	37	4
100-65-250	100	80	55	4

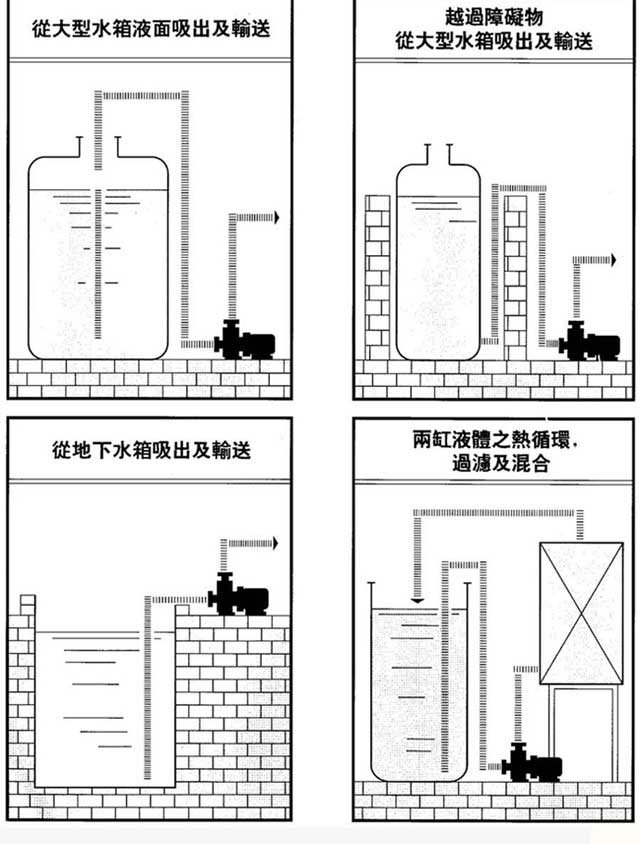

ZCQ型自吸式磁力泵可廣泛用于石油、化工、制藥、電鍍、印染、食品、科研等單位，抽送酸、堿、油類及稀有貴重液、毒液、揮發性液體，以及循環水設備配套，特別是易漏、易燃、易爆液體的抽送。

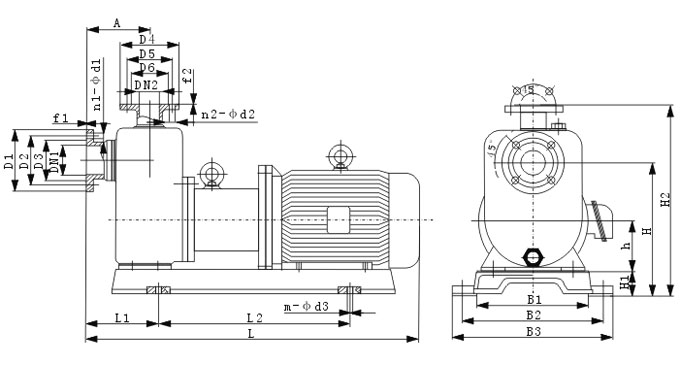

型號	A	B1	B2	B3	h	H	H1	H2	L	L1	L2	m-φd3
