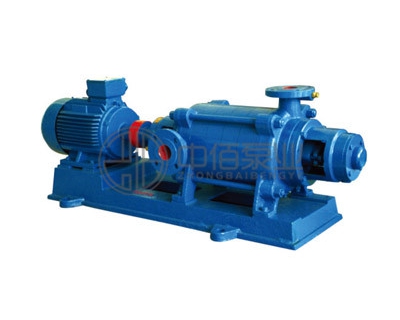

DG型臥式多級泵--產品概述

D/DG型臥式多級泵系臥式單吸多級分段式離心泵,采用了國家推薦使用的高效節能產品的水力模型,具有效率高、性能范圍廣、運轉安全平穩、噪音低、壽命長、安裝維修方便等優點。 產品可供輸送不含固體顆粒(磨料)、不含懸浮物的清水或物理化學性質類似于清水的其它液體之用。也可通過改變泵的材質(或泵過流部件的材質)、密封形式和增加冷卻系統用于輸送熱水、油類、腐蝕性或含磨料的介質等。 泵進口允許壓力小于0.6MPa。

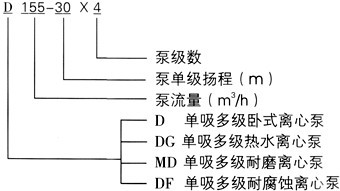

DG型臥式多級泵--型號意義
DG型臥式多級泵--結構圖

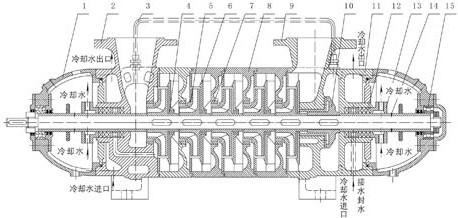

填料密封
1 軸承體 6 導葉 11 尾蓋
2 進水段 7 密封環 12 填料密封部件
3 平衡水管 8 中段 13 水冷填料壓蓋
4 導葉套 9 出水段 14 O型密封圈
5 葉輪 10 平衡盤 15 軸承部件

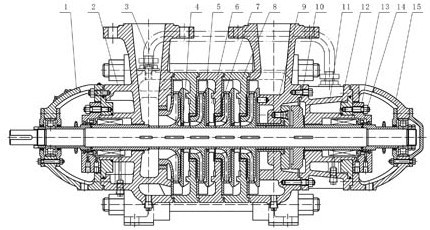

機械密封
1 軸承體 6 導葉 11 尾蓋
2 進水段 7 密封環 12 機械密封部件
3 平衡水管 8 中段 13 水冷機械壓蓋
4 導葉套 9 出水段 14 O型密封圈
5 葉輪 10 平衡盤 15 軸承部件

DG型臥式多級泵--結構說明

D/DG型臥式多級泵主要由定子、轉子、軸承和軸封四大部分組成：
1、D/DG型臥式多級離心泵定子部分主要由吸入段、中段、吐出段和導葉等組成,有拉緊螺栓將各段夾緊,構成工作室。
2、D/DG型臥式多級泵轉子部分主要由軸、葉輪、平衡盤和軸套等組成。軸向力由平衡盤平衡。
3、D/DG型臥式多級離心泵軸承主要由軸承體、軸承和軸承壓蓋等組成,軸承用油脂或稀油潤滑。
4、D/DG型臥式多級泵軸封采用軟填料密封,主要由進水段和尾蓋上的密封函體、填料、擋水圈等組成。
5、D/DG型臥式多級離心泵轉動泵通過彈性聯軸器由原動機直接驅動。

型號
轉速n
流量Q
揚程H
效率η
功率
必需汽蝕余量(NPSH)r
(r/min)
(m3/h)
(L/s)
(m)
(%)
軸功率
電機功率
(m)
DG6-25×3
2950
6.3
1.75
75
45
2.86
5.5
2
DG6-25×4
2950
6.3
1.75
100
45
3.81
7.5
2
DG6-25×5
2950
6.3
1.75
125
45
4.77
7.5
2
DG6-25×6
2950
6.3
1.75
150
45
5.72
11
2
DG6-25×7
2950
6.3
1.75
175
45
6.67
11
2
DG6-25×8
2950
6.3
1.75
200
45
7.63
15
2
DG6-25×9
2950
6.3
1.75
225
45
8.52
15
2
DG6-25×10
2950
6.3
1.75
250
45
9.53
18.5
2
DG6-25×11
2950
6.3
1.75
275
45
10.5
18.5
2
DG6-25×12
2950
6.3
1.75
300
45
11.44
18.5
2
型號
轉速n
流量Q
揚程H
效率η
功率
必需汽蝕余量(NPSH)r
(r/min)
(m3/h)
(L/s)
(m)
(%)
軸功率
電機功率
(m)
DG12-25×3
2950
12.5
3.47
75
54
4.73
7.5
2
DG12-25×4
2950
12.5
3.47
100
54
6.3
11
2
DG12-25×5
2950
12.5
3.47
125
54
7.88
11
2
DG12-25×6
2950
12.5
3.47
150
54
9.46
15
2
DG12-25×7
2950
12.5
3.47
175
54
11
15
2
DG12-25×8
2950
12.5
3.47
200
54
12.51
18.5
2
DG12-25×9
2950
12.5
3.47
225
54
14.18
18.5
2
DG12-25×10
2950
12.5
3.47
250
54
15.76
22
2
DG12-25×11
2950
12.5
3.47
275
54
17.34
22
2
DG12-25×12
2950
12.5
3.47
300
54
18.9
30
2
型號
轉速n
流量Q
揚程H
效率η
功率
必需汽蝕余量(NPSH)r
(r/min)
(m3/h)
(L/s)
(m)
(%)
軸功率
電機功率
(m)
DG25-30×3
2950
25
6.94
90
62
9.88
15
2
DG25-30×4
2950
25
6.94
120
62
13.1
18.5
2
DG25-30×5
2950
25
6.94
150
62
16.47
22
2
DG25-30×6
2950
25
6.94
180
62
19.77
30
2
DG25-30×7
2950
25
6.94
210
62
23.1
30
2
DG25-30×8
2950
25
6.94
240
62
26.4
37
2
DG25-30×9
2950
25
6.94
270
62
29.65
37
2
DG25-30×10
2950
25
6.94
300
62
32.9
4.5
2
型號
轉速n
流量Q
揚程H
效率η
功率
必需汽蝕余量(NPSH)r
(r/min)
(m3/h)
(L/s)
(m)
(%)
軸功率
電機功率
(m)
DG46-30×3
2950
46
12.8
90
70
16.11
22
3
DG46-30×4
2950
46
12.8
120
70
21.48
30
3
DG46-30×5
2950
46
12.8
150
70
26.85
37
3
DG46-30×6
2950
46
12.8
180
70
32.21
37
3
DG46-30×7
2950
46
12.8
210
70
37.58
45
3
DG46-30×8
2950
46
12.8
240
70
42.95
55
3
DG46-30×9
2950
46
12.8
270
70
48.32
55
3
DG46-30×10
2950
46
12.8
300
70
53.69
75
3
型號
轉速n
流量Q
揚程H
效率η
功率
必需汽蝕余量(NPSH)r
(r/min)
(m3/h)
(L/s)
(m)
(%)
軸功率
電機功率
(m)
DG46-50×3
2950
46
12.8
150
63
29.83
37
3
DG46-50×4
2950
46
12.8
200
63
39.77
45
3
DG46-50×5
2950
46
12.8
250
63
49.71
55
2.8
DG46-50×6
2950
46
12.8
300
63
59.65
75
2.8
DG46-50×7
2950
46
12.8
350
63
69.6
90
2.8
DG46-50×8
2950
46
12.8
400
63
79.54
90
2.8
DG46-50×9
2950
46
12.8
450
63
89.48
110
2.8
DG46-50×10
2950
46
12.8
500
63
99.42
110
2.8
DG46-50×11
2950
46
12.8
550
63
109.36
132
2.8
DG46-50×12
2950
46
12.8
600
63
119.3
132
2.8

DG型臥式多級泵可供輸送不含固體顆粒(磨料)、不含懸浮物的清水或物理化學性質類似于清水的其它液體之用。也可通過改變泵的材質(或泵過流部件的材質)、密封形式和增加冷卻系統用于輸送熱水、油類、腐蝕性或含磨料的介質等。 泵進口允許壓力小于0.6MPa。
