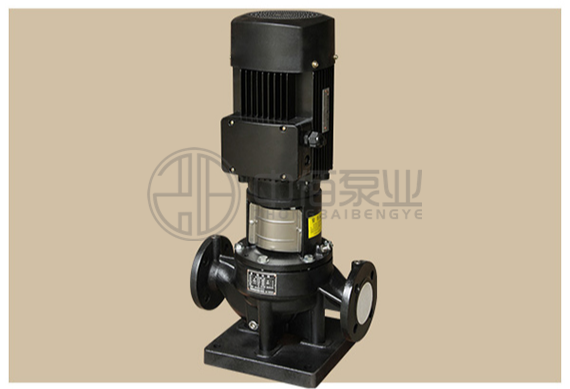

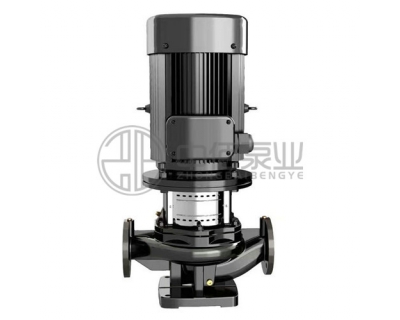

TD型管道空調循環泵

TD型管道空調循環泵--產品概述

TD型單級管道循環泵，配有標準電機和機械密封，此類產品的結構與相近類型產品相比，更不易受到泵送液體中雜質的影響。

產品設計為頂部可拉出的拆裝形式，其可以在不影響管路系統的情況下對泵進行維修。

其中TD32-TD150口徑產品為加長軸結構，TD200-TD300口徑產品為便拆式結構，便拆式結構采用集裝式機械密封，更換機械密封時無需拆卸電機。

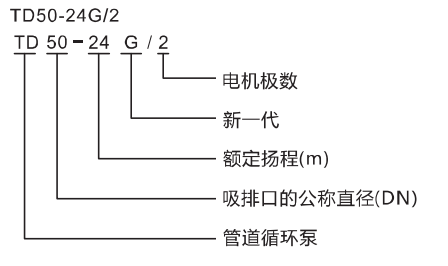

TD型管道空調循環泵--型號意義



TD型管道空調循環泵--產品結構

產品采用電機與泵可分離式結構，泵部分設計為可拉出形式。所有的該類產品都配有標準電機和機械密封。電機為全封閉、風冷式標準電機。

產品泵體相當于一段管路。在泵進行維修時，可以用盲法蘭將泵體封堵，從而不影響系統的正常運行。

產品的連接法蘭尺寸符合GB/T17241.6（ISO7005-2）標準，壓力等級為PN16。

產品的進出口直徑符合有關標準尺寸。

產品的泵頭是連接電機和泵體的裝置。其與泵體之間的密封件采用“O”形圈。

TD型管道空調循環泵--產品電機

電機為全封閉，風冷式二、四級標準電機。

防護等級：IP55

絕緣等級：F

標準電壓：50Hz：1×220-2300/240V

3×200-220/346-380V

3×220-240/380-415V

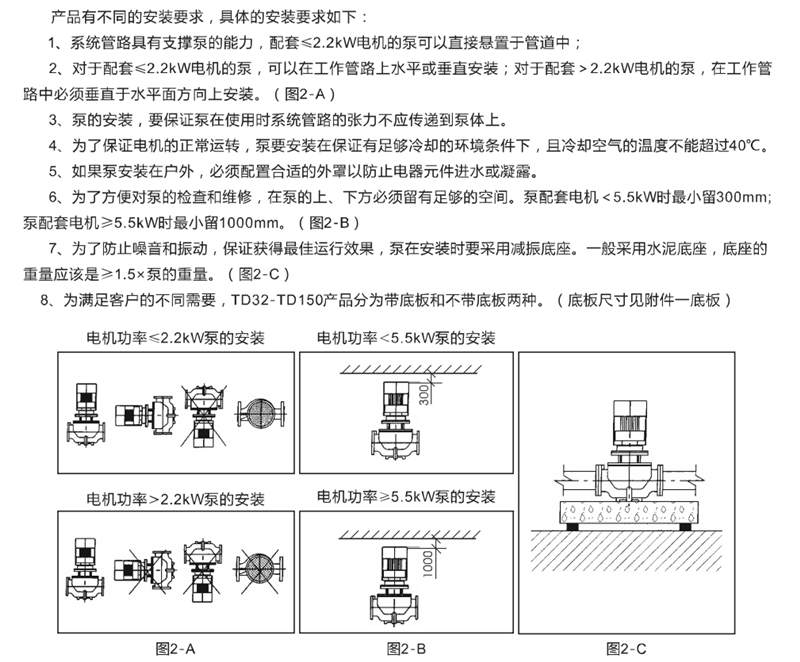

TD型管道空調循環泵--安裝條件

泵型號	額定流量Q[m3/h]	額定揚程H[m]	轉速 n[r/min]	配用功率P[kW]
				1×220V	3×380V

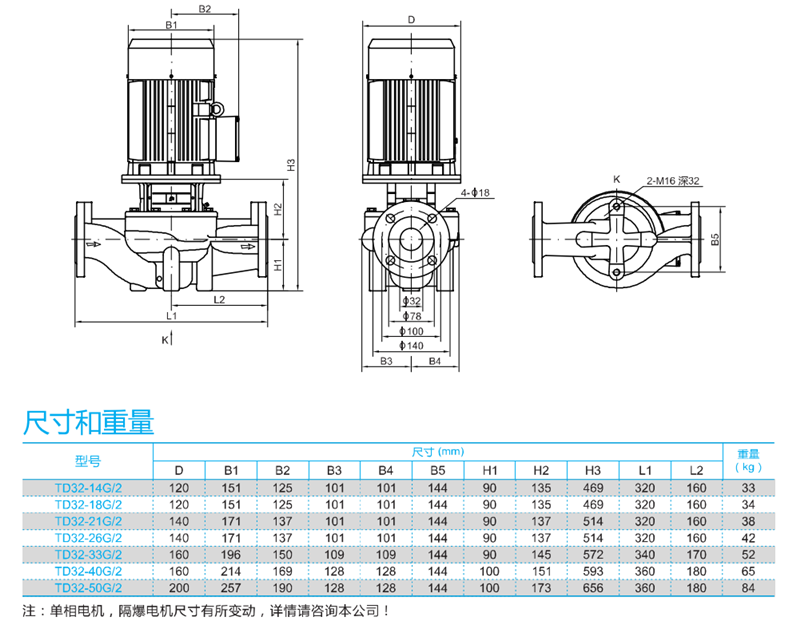

TD32-18G/2	8	18	2900	1.1	1.1
TD32-21G/2	12.5	21	2900	1.5	1.5
TD32-26G/2	12.5	26	2900	2.2	2.2
TD32-33G/2	12.5	33	2900		3
TD32-40G/2	12.5	40	2900		4
TD32-50G/2	12.5	50	2900		5.5

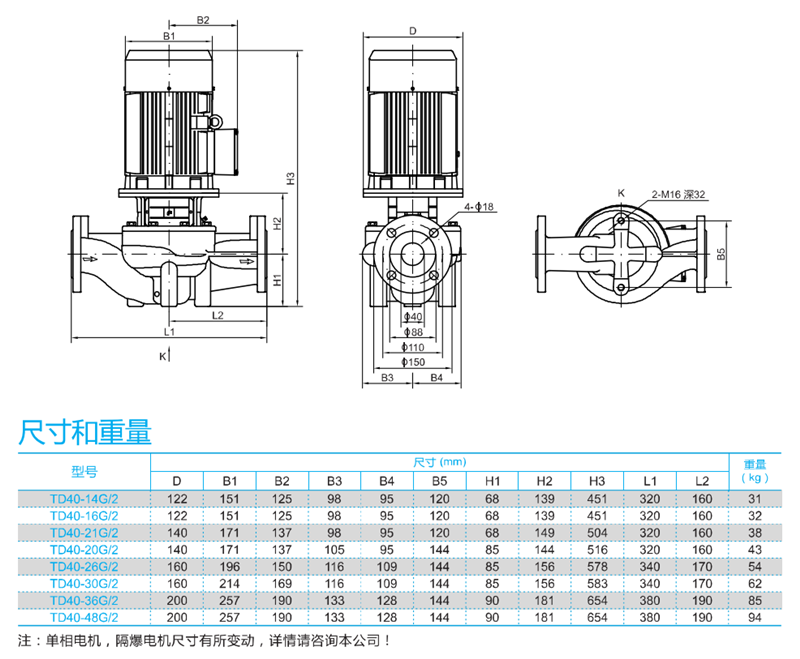

TD40-16G/2	12.5	16	2900	1.1	1.1
TD40-21G/2	12.5	21	2900	1.5	1.5
TD40-20G/2	20	20	2900	2.2	2.2
TD40-26G/2	20	26	2900		3
TD40-30G/2	25	30	2900		4
TD40-36G/2	25	36	2900		5.5
TD40-48G/2	25	48	2900		7.5

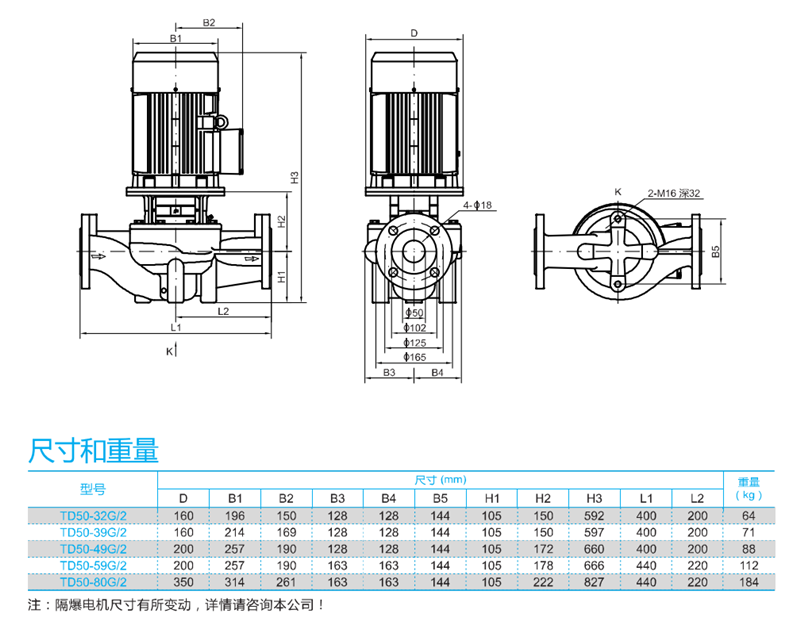

TD50-32G/2	12.5	32	2900		3
TD50-39G/2	12.5	39	2900		4
TD50-49G/2	12.5	49	2900		5.5
TD50-59G/2	12.5	59	2900		7.5
TD50-80G/2	12.5	80	2900		11
TD50-12G/2	16	12	2900	1.1	1.1
TD50-15G/2	20	15	2900	1.5	1.5
TD50-18G/2	25	18	2900	2.2	2.2
TD50-24G/2	25	24	2900		3
TD50-28G/2	30	28	2900		4
TD50-35G/2	30	35	2900		5.5
TD50-40G/2	35	40	2900		7.5
TD50-50G/2	40	50	2900		11
TD50-60G/2	50	60	2900		15
TD50-70G/2	50	70	2900		18.5
TD50-81G/2	50	81	2900		22
TD65-37G/2	25	37	2900		5.5
TD65-48G/2	25	48	2900		7.5
TD65-15G/2	30	15	2900	2.2	2.2
TD65-20G/2	30	20	2900		3
TD65-22G/2	40	22	2900		4
TD65-30G/2	40	30	2900		5.5
TD65-34G/2	50	34	2900		7.5
TD65-41G/2	50	41	2900		11
TD65-51G/2	50	51	2900		15
TD65-61G/2	50	61	2900		18.5
TD65-68G/2	50	68	2900		22
TD65-85G/2	50	85	2900		30
TD80-13G/2	50	13	2900		3
TD80-18G/2	50	18	2900		4
TD80-23G/2	50	23	2900		5.5
TD80-29G/2	50	29	2900		7.5
TD80-41G/2	50	41	2900		11
TD80-48G/2	50	48	2900		15
TD80-32G/2	70	32	2900		11
TD80-38G/2	80	38	2900		15
TD80-47G/2	80	47	2900		18.5
TD80-54G/2	80	54	2900		22
TD80-67G/2	80	67	2900		30
TD100-9/2	50	9	2900	2.2	2.2
TD100-15/2	60	15	2900		4
TD100-17G/2	80	17	2900		5.5
TD100-22G/2	80	22	2900		7.5
TD100-27/2	100	27	2900		11
TD100-33/2	100	33	2900		15
TD100-40/2	100	40	2900		18.5
TD100-48/2	100	48	2900		22
TD100-52/2	130	52	2900		30
TD125-11G/4	120	11	1450		5.5
TD125-14G/4	120	14	1450		7.5
TD125-19G/4	140	19	1480		11
TD125-22/4	160	22	1480		15
TD125-28/4	160	28	1480		18.5
TD125-32/4	160	32	1480		22
TD125-40G/4	160	40	1480		30
TD125-48G/4	160	48	1480		37
TD150-12.5G/4	200	12.5	1480		11
TD150-17G/4	200	17	1480		15
TD150-22G/4	200	22	1480		18.5
TD150-25/4	200	25	1480		22
TD150-33/4	200	33	1480		30
TD150-40/4	200	40	1480		37
TD150-50/4	200	50	1480		45
TD200-16/4	300	16	1480		18.5
TD200-19/4	300	19	1480		22
TD200-24/4	300	24	1480		30
TD200-31/4	300	31	1480		37
TD200-36/4	300	36	1480		45
TD200-47/4	300	47	1480		55
TD200-53/4	300	53	1480		75
TD200-12.5/4	400	12.5	1480		22
TD200-20/4	400	20	1480		30
TD200-23/4	400	23	1480		37
TD200-27/4	400	27	1480		45
TD200-32/4	400	32	1480		55
TD200-43/4	400	43	1480		75
TD200-50/4	400	50	1480		90
TD250-16/4	500	16	1480		30
TD250-19/4	500	19	1480		37
TD250-22/4	500	22	1480		45
TD250-29/4	500	29	1480		55
TD250-36/4	500	36	1480		75
TD250-47/4	500	47	1480		90
TD250-56/4	500	56	1480		110
TD250-12.5/4	630	12.5	1480		30
TD250-14/4	630	14	1480		37
TD250-17/4	630	17	1480		45
TD250-20/4	630	20	1480		55
TD250-26/4	630	26	1480		75
TD250-32/4	630	32	1480		90
TD250-40/4	630	40	1480		110
TD250-50/4	630	50	1480		132
TD300-15/4	900	15	1480		55
TD300-20/4	900	20	1480		75
TD300-25/4	900	25	1480		90
TD300-30/4	900	30	1480		110
TD300-35/4	900	35	1480		132
TD300-44/4	900	44	1480		160
TD300-55/4	900	55	1480		200
