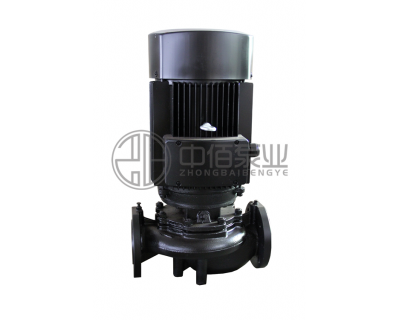

SG型立式管道增壓泵

  • 質量穩定：全程質量監控，細致入微，全方位檢測，保證產品質量！

  • 交貨快捷：先進生產流水線，備貨充足，常規產品全部倉庫現貨供應！

  • 專業定制：高級工程師專業選型報價，各種材質非標產品皆可洽談定做！
銷售熱線 023-68691718
  • 產品概述
  • 性能參數
  • 適用范圍
  • 安裝尺寸
  • 文檔下載
SG型立式管道增壓泵--產品概述

SG管道泵是為了高層建筑增壓送水，解決管道壓力過低而研制的新式立式單級離心泵，比目前應用的臥式離心泵具有很大的優越性。由于采用先進的機械密封，電機主軸直接按裝葉輪，幫有漏損少、效率高、耗電省、結構緊湊、體積小、重量輕、裝修方便，并可根據揚程與流量的需要采用并串聯使用等特點。該泵做為常規離心泵的換代產品，代替了多種老式泵，目前已廣泛應用于各行業，已成普遍趨勢。

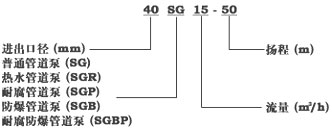

SG型立式管道增壓泵--型號意義


SG型立式管道增壓泵--使用條件

       1、進口管水壓不大于3公斤/厘米2。
       2、水質為清水，不應有纖維或固體顆粒，對熱水應為軟水。
       3、介質溫度：冷水不低于0℃。
       4、周?chē)h(huán)境溫度不超過±45℃。
       5、電源電壓為380V，部分為220V。
       注意：
     選用時按使用介質的情況選擇相應型號；對于特殊介質，訂貨時應特別注明，以便廠家幫助選擇或特殊加工。

SG型立式管道增壓泵--故障排除

故障
原因
排除方法
1、水泵不出水
注入水泵的水不免，旋轉方向不對，葉輪流道堵塞。
再往水泵內注水，輸通葉輪流產，調正旋轉方向。
2、水泵流量不足
水泵部分淤塞，轉數太低，葉輪損壞，出口閥開度過大。
清洗耳恭聽水泵及管子，更換葉輪，增加水泵軸轉數，調節出口閥。
3、出口壓力不足
液體中有空氣，轉速太低葉輪損壞，出口閥開度過大。
排除液體中空氣，增加泵轉速，更換葉輪，調小出口閥。
4、泵消耗功率過大
（電機發熱）
機械缺陷如運轉間隙過小，電機軸彎，螺栓松動等，泵在太大的流量下工作即泵在遠低于額定揚程下工作。
檢查機械部分及時調整處理，調節器正出口閥使泵在額定流量和揚程附近工作。
5、水泵振動
管道系統支撐不好，葉輪部分堵塞造成不平衡產生氣蝕，液體中有空氣。
檢查泵支撐部門，擰緊螺母，輸通葉輪使其平衡，排除空氣。
6、水泵漏水
機械密封損壞，O型圈損壞，泵體漏水。
更換機械密封及O型圈，焊接泵體漏水處。
7、水泵噪音過重
軸承過熱缺油，水泵負荷過生重。
軸承處加油，按4排除。

型 號
口徑 mm
流量 (m3/ h)
揚程 mm
效率 %
電機功率 Kw
電壓 v
轉速 (r/min)
15SG0.6-5
15
0.6
5
60
0.04
220
2800
15SG1.8-10
15
1.8
10
60
0.12
220
2800
20SG2-8
20
2
8
60
0.12
220
2800
20SG3-14
20
3
14
60
0.25
220
2800
20SG3-30
20
3
30
60
0.75
220
2800
25SG2.5-15
25
2.5
15
60
0.25
220
2800
25SG4-20
25
4
20
60
0.75
220
2800
25SG3-30
25
3
30
60
0.75
220
2800
32SG5-20
32
5
20
60
0.75
220
2800
40SG5-8
40
5
8
60
0.75
220
2800
40SG6-20
40
6
20
60
0.75
220
2800
50SG10-7.5
50
10
7.5
55
0.75
220
2800
50SG10-15
50
10
15
60
0.75
220
2800
25SG4-20
25
4
20
60
0.75
380
2800
25SG3-30
25
3
30
60
0.75
380
2800
25SG6.5-30
25
6.5
30
60
1.5
380
2800
25SG10-50
25
10
50
60
4
380
2800
32SG5-20
32
5
20
60
0.75
380
2800
32SG8-30
32
8
30
65
1.5
380
2800
32SG15-40
32
15
40
60
4
380
2800
32SG12-50
32
12
50
60
4
380
2800
32SG14-80
32
14
80
60
0.75
380
2800
40SG6-20
40
6
20
60
0.75
380
2800
40SG9-30
40
9
30
65
1.5
380
2800
40SG18-40
40
18
40
60
4
380
2800
40SG15-50
40
15
50
70
4
380
2800
40SG18-65
40
18
65
65
7.5
380
2800
40SG15-80
40
15
80
65
7.5
380
2800
50SG10-7.5
50
10
7.5
55
0.75
380
2800
50SG10-15
50
10
15
60
0.75
380
2800
50SG12-25
50
12
25
65
1.5
380
2800
50SG15-30
50
15
30
65
2.2
380
2800
50SG18-40
50
18
40
65
4
380
2800
50SG16-50
50
16
50
65
4
380
2800
50SG20-65
50
20
65
65
7.5
380
2800
50SG25-80
50
25
80
65
15
380
2800
50SG30-100
50
30
100
65
22
380
2800
65SG30-15
65
30
15
65
2.2
380
2800
65SG30-27
65
30
27
65
4
380
2800
65SG40-40
65
40
40
65
7.5
380
2800
65SG30-50
65
30
50
65
7.5
380
2800
65SG50-65
65
50
65
65
15
380
2800
65SG40-80
65
40
80
65
18.5
380
2800
65SG45-100
65
45
100
65
22
380
2800
80SG35-20
80
35
20
65
4
380
2800
80SG50-30
80
50
30
65
7.5
380
2800
80SG70-40
80
70
40
65
15
380
2800
80SG60-50
80
60
50
65
15
380
2800
80SG80-65
80
80
65
65
22
380
2800
80SG70-80
80
70
80
65
22
380
2800
80SG55-100
80
55
100
65
30
380
2800
100SG40-18
100
40
18
65
4
380
2800
100SG50-30
100
50
30
65
7.5
380
2800
100SG70-40
100
70
40
65
15
380
2800
100SG60-50
100
60
50
70
15
380
2800
100SG80-65
100
80
65
70
22
380
2800
100SG75-78
100
75
78
70
22
380
2800
100SG100-60
100
100
60
70
30
380
2800
100SG65-100
100
65
100
70
30
380
2850
125SG80-18
125
80
18
70
7.5
380
1450
150SG100-15
150
100
15
70
7.5
380
1450
150SG140-26
150
140
26
70
18.5
380
1450
150SG160-40
150
160
40
70
30
380
2800
150SG200-50
150
200
50
70
37
380
2800
150SG220-65
150
170
65
70
55.5
380
2800
150SG170-180
150
200
180
70
55.5
380
2800
200SG200-20
200
200
20
70
18.5
380
1450
200SG200-35
200
200
35
70
30
380
2800
200SG200-44
200
200
44
70
37
380
2800
200SG240-60
200
240
60
70
55.5
380
2800
200SG200-75
200
200
75
70
55.5
380
2800
250SG380-22
250
380
22
70
37
380
1450
250SG500-30
250
500
30
70
55
380
1450
300SG400-20
300
400
20
70
37
380
1450
300SG500-30
300
500
30
70
55
380
1450
350SG800-20
350
800
20
70
55
380
1450
400SG1000-18
400
1000
18
70
55
380
1450
500SG1200-15
500
1200
15
70
55
380
1450
500SG800-20
500
800
20
70
55
380
1450

    SG系列型立式管道增壓泵主要適用于高層建筑，園林噴灌，管道增壓，冷熱水循環，易然易爆液體與腐蝕性液體輸送及各種鍋爐，供水、暖通、化工、石油管道設備配套。
    （1）SG普通型適用于高層建筑增壓送水，園林噴灌、冷卻塔上水、遠距離輸水、制冷沖洗，浴室等冷暖水循環加壓。使用溫度80℃以下。
    （2）SGP熱水型適用暖房、鍋爐等行業的高溫熱水增壓循環。使用溫度140℃以下。
    （3）SGP耐腐型是輸送腐蝕介質的不銹鋼管道泵，適用于食品、制藥、釀酒、化工等行業的工藝流程中使用使用溫度100℃以下。
    （4）SGB防爆型適用于石油、化學液體無腐蝕性易然易爆液體輸送。使用溫度80℃以下。
    （5）SGPB防腐防爆型適用于化工、化學液體等帶腐蝕性易烯易爆液體輸送。使用溫度140℃以下。
