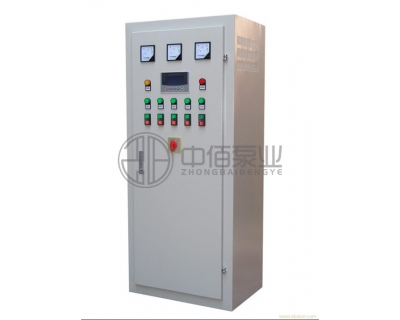

ZBZ型自耦降壓控制柜是本公司充分吸收國內外水泵控制的先進經驗，經過多年的生產和應用，不斷完美和優化后，精心設計制作而成的。該產品具有過載、短路、缺相保護以及泵體漏水、電機超溫及漏電等多種功能齊全的狀態顯示，還具有單泵及多泵控制工作模式，多種主要、備泵切換方式及各類起動方式�？蓮V泛適用于農業生產及各類建筑的給水、排水、消防、噴淋管網增壓及暖通空調、冷水熱水循環等多種場合的自動控制。
隨著社會(huì )朱斷發展，為順應市場需求，重慶中佰泵業在吸收國內外先進技術的基礎上，合理選用國內外名牌電器元件，開發出具有二十一世紀水準的高科技產品，人機界面控制柜。該產品除了具有普通電氣控制柜優點外，還具有管理方便、準確度更高、控制方面故障率更少等優點。我公司通過多次的實驗，現已在上海焊條廠投入使用，取得了可喜的成績。
ZBK系列水泵控制柜質量?jì)?yōu)良、外型美觀耐用、安裝操用方便，是各類
水泵、風機安全可靠的伴侶。
ZBZ型自耦降壓?jiǎn)?dòng)水泵控制柜--產品特點
1、節約能源
自耦降壓控制電機與傳統控制的電機比較，能源節約是最有實際意義的，根據注水量、輸油量需求來供給的電機工況是經濟的運行狀，即可節電48.8%。
2、運行成本降低 傳統電機的運行成本由三項組成：初始采購成本、維護成本和能源成本。其中能源成本大約占電機運行成本的77%。通過能源成本降低44.3%，再加上變頻起動后對設備的沖擊減少，維護和維修量也跟隨降低，所以運行成本將大大降低。
3、提高壓力控制精度 變頻控制系統具有精確的壓力控制能力。使電機的壓力輸出與系統所需的注水量相匹配。變頻控制電機的輸出量隨著電機轉速的改變而改變。由于變頻控制電機速度 的精度提高，所以它可以使管網的系統壓力變化保持在3pisg變化范圍，也就是0.2bar范圍內，有效地提高了工況的質量。
4、延長電機的使用壽命 變頻器從0HZ起動電機，它的起動加速時間可以調整，從而減少起動時對電機的電器部件和機械部件所造成的沖擊，增強系統的可靠性，使電機的使用壽命延長。 此外，變頻控制能夠減少機組起動時電流波動，這一波動電流會(huì )影響電網和其它設備的用電，變頻器能夠有效的將起動電流的峰值減少到最低程度。
5、降低了電機的噪音，根據電機的工況要求，安裝變頻調速后，電機運轉速度明顯減慢，因此有效地降了電機運行時的噪音。
ZBZ型自耦降壓?jiǎn)?dòng)水泵控制柜--功能原理
一控二：控制1號、2號二臺水泵。1號、2號二臺泵同時運行，在起動時，1號泵起動工作后，通過時間繼電器自動起2號泵。
一控三：控制臺1號、2號、3號三臺水泵。工作模式同上。
一用一備：控制1號、2號二臺水泵�？晒ぷ饔�"1號主2號備"或"2號主1號備"二種方式。
二用一備：控制1號、2號、3號三臺水泵�？晒ぷ饔�"1號、2號主3號備"或"2號、3號主1號備"或"1號、3號主2號備"三種方式。
三用一備：控制1號、2號、3號、4號四臺水泵�？晒ぷ饔�"1號、2號、3號主4號備"或"2號、3號、4號主1號備"或"1號、3號、4號主2號備"或"1號、2號、4號主3號備"四種方式。
以上幾種模式，均同時設有手動功能，在手動狀態下，各泵可單獨工作。
ZBZ型自耦降壓?jiǎn)?dòng)水泵控制柜--使用說明
1、安裝接線時，必須嚴格按照字母符號說明級接線端子示意圖對應聯接，完成合應仔細復核接線是否有誤，再核對所控制電機的實際容量與產品所控制的容量是否相符。如不符則參考各參數表中所列的數據，重新整定電流，時間轉換裝置的電流動作值和保護延時整定值，及熱繼電器整定值。
2、手動操作：送上電源，則電源指示燈亮，將功能開關打在手動位置，開啟各分泵控制開關（該開關與各組水泵相對應）將水泵工作選擇開關打在所需的位置（即選好主用泵及備用泵），按起動按鈕，電機開始啟動，啟動指示燈亮，當起動電流降至1。5倍額定電流時，電動機自動轉換到全壓運行狀態，工作指示燈亮。按停止按鈕，電機停止工作，停止指示燈亮。啟動時如發現電流轉換倍數不準確，應根據實際情況現場調整。如果某些控制電路利用時間繼電器轉換，應觀察電流表在電機從啟動到電流降至1.5倍電流所需的時間，重新整定時間繼電器的時間設定值。
3、自動操作：合上自動空氣開關，選好主用泵、備用泵，將功能開關打在自動位置，開啟各分泵開關，水泵控制器根據液位高低，通過浮球開關位置的變化，自動啟動主用泵或投入備用泵或停止水泵運行
4、故障：當水泵發生故障時，如電機過載、缺相、超溫及泵體漏水時，本產品自動切斷電機供電，終止電機運行，并對各種故障作出相應的指示。如果使用的是互備型控制器，則在任一組主用泵發生故障后，備用泵自動切入工作。
5、電動機在起過過程中，操作人員須監視控制器起動結束后，是否進入運行狀態，以免起動時間過長而引起自耦變壓器和電動機的損壞，對于不常用的水泵控制器，如控制消防、噴淋泵等其它種類水泵，應定期開始運行、檢查。
6、自耦降壓?jiǎn)?dòng)柜的自耦變壓器允許從冷態連續起動兩次，每一次起動時間為15S，間隔時間最低20S，自耦減壓起動的時間根據電動機的功率不同通過時間繼電器可調節。延時時間可調節范圍為15-120S.
