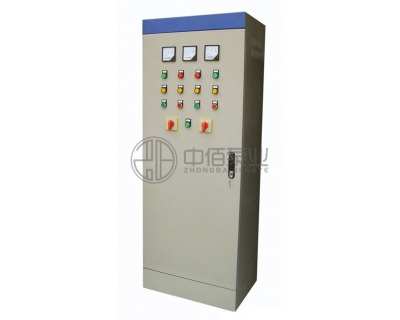

ZBB型變頻水泵控制柜

ZBB型變頻水泵控制柜--產品概述



ZBB型變頻水泵控制柜（以下簡稱設備），是對一臺或多臺交流380/220V，50/60HZ感應電動機進行變頻調速和程序控制的智能化電氣控制設備。由于該設備采用了微機控制的正統脈沖寬度調制（SPWM）技術，大功率晶體模塊（IGBT）和可編者按程控制器（PLC）等目前國際上最流行的先進技術。



ZBB型變頻水泵控制柜--產品特點



● 變頻控制柜的變頻器采用瑞士ABB品牌， 更節能。



● 變頻范圍寬、精度高可變頻率從0～400Hz，頻率精度提高至：模擬設定時為最高頻率設定值的±0.2%，數字設定時為最高頻率設定值的±0.1%。



● 全監測功能。



● 維護性能提高監視器能顯示運轉頻率、電壓、電流、線速度、故障狀態、機電軸轉矩等28種功能。



● 低振動和低噪音采用新開發的正弦波PWM控制技術，改善了電流波形，從而減輕了運轉抖動以及采用了第三代IGBT，實現了高頻率和低噪聲化。

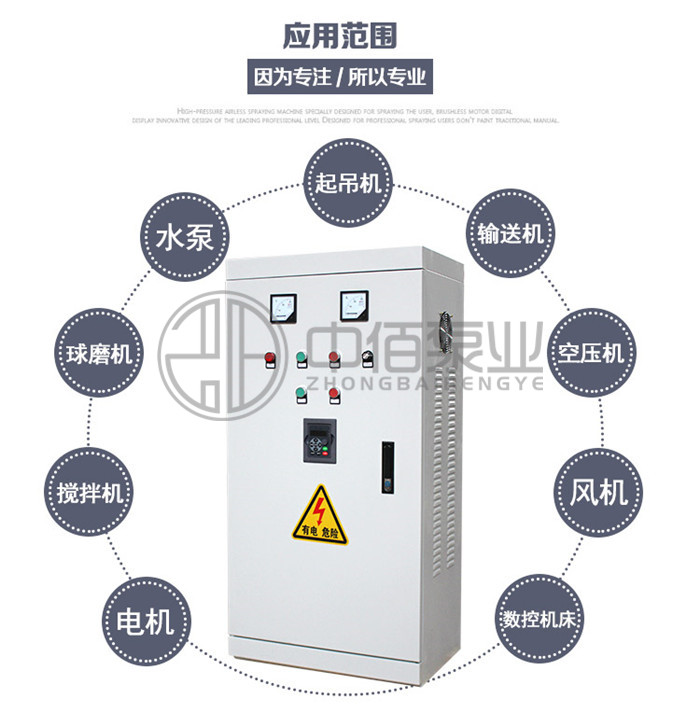

● 操作和調節功能提高配合多種轉矩提升，極寬的加減速時間（0.2～3600s），多檔自動運行程度，故障記錄功能。本裝置靈活地適應于多種用途（風機、水泵、傳動和紡機等）。



● 可靠性提高采用了過流限制功能，防止不必要的跳閘，并具自動復位，瞬時自動復位，瞬時電源故障再運行功能。



● 保護功能齊全具有CPU故障、輸出短路、輸入浪涌、失速保護、過流、過壓、過載、過熱等保護功能。



ZBB型變頻水泵控制柜--關于智能控制



微機智能控制是我公司技術人員，為順應市場要求，在變頻調速控制柜的基礎上開發成功的。采用PLC可編程序控制器，對泵組及其它設備進行人機界面，輔以計算機技術進行智能控制。具有自動、手動、遠距離操作、計算機聯控等功能�？刂品椒ㄏ冗M(jìn)、電氣性能可靠、連網方便，并大幅度降低運營成本，節能效果更明顯，是一種質優價廉的新型現代化智能控制產品。



ZBB型變頻水泵控制柜--使用說明



        1、安裝接線時，必須嚴格按照字母符號說明級接線端子示意圖對應聯接，完成合應仔細復核接線是否有誤，再核對所控制電機的實際容量與產品所控制的容量是否相符。如不符則參考各參數表中所列的數據，重新整定電流，時間轉換裝置的電流動作值和保護延時整定值，及熱繼電器整定值。



　　2、手動操作：送上電源，則電源指示燈亮，將功能開關打在手動位置，開啟各分泵控制開關（該開關與各組水泵相對應）將水泵工作選擇開關打在所需的位置（即選好主用泵及備用泵），按起動按鈕，電機開始啟動，啟動指示燈亮，當起動電流降至1.5倍額定電流時，電動機自動轉換到全壓運行狀態，工作指示燈亮。按停止按鈕，電機停止工作，停止指示燈亮。啟動時如發現電流轉換倍數不準確，應根據實際情況現場調整。如果某些控制電路利用時間繼電器轉換，應觀察電流表在電機從啟動到電流降至1。5倍電流所需的時間，重新整定時間繼電器的時間設定值。



　　3、自動操作：合上自動空氣開關，選好主用泵、備用泵，將功能開關打在自動位置，開啟各分泵開關，水泵控制器根據液位高低，通過浮球開關位置的變化，自動啟動主用泵或投入備用泵或停止水泵運行。



　　4、故障：當水泵發生故障時，如電機過載、缺相、超溫及泵體漏水時，本產品自動切斷電機供電，終止電機運行，并對各種故障作出相應的指示。如果使用的是互備型控制器，則在任一組主用泵發生故障后，備用泵自動切入工作



　　5、電動機在起過過程中，操作人員須監視控制器起動結束后，是否進入運行狀態，以免起動時間過長而引起自耦變壓器和電動機的損壞，對于不常用的水泵控制器，如控制消防、噴淋泵等其它種類水泵，應定期開始運行、檢查。



　　6、自耦降壓?jiǎn)��?dòng)柜的自耦變壓器允許從冷態連續起動兩次，每一次起動時間為15S，間隔時間最低20S，自耦減壓起動的時間根據電動機的功率不同通過時間繼電器可調節。延時時間可調節范圍為15-120S.
