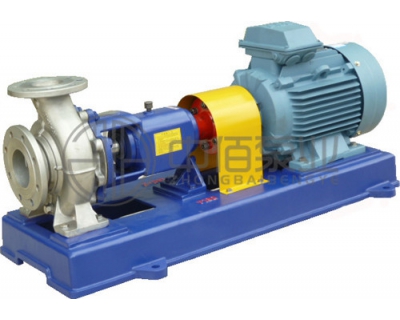

LQRY系列熱油泵（導熱油泵）

  • 質量穩定：全程質量監控，細致入微，全方位檢測，保證產品質量！

  • 交貨快捷：先進生產流水線，備貨充足，常規產品全部倉庫現貨供應！

  • 專業定制：高級工程師專業選型報價，各種材質非標產品皆可洽談定做！
銷售熱線 023-68691718
  • 產品概述

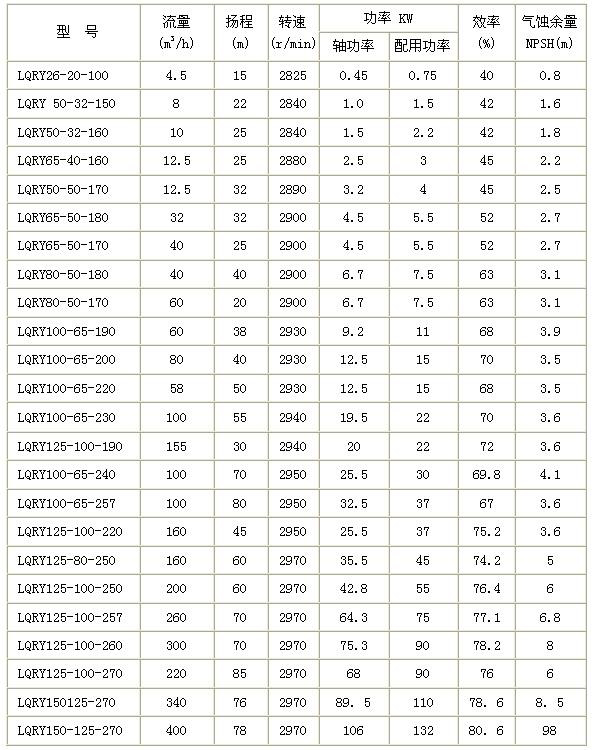

  • 性能參數
  • 適用范圍
  • 安裝尺寸
  • 文檔下載
LQRY系列熱油泵（導熱油泵）--產品概述

LQRY系列導熱油泵是吸取了國內外各類先進的熱油循環泵的特點研制的,在我國載熱體加熱系統中行到廣泛的使用，具有結構合理、技術先進、效率高、在熱態下能長期穩定運轉無泄漏、無附加冷卻系統安全可靠等特點，已經進入石油、化工、橡膠、塑料、制藥、編織印染、筑路、食品等各個工業領域，主要用于輸送不含固體顆粒的弱腐蝕性高溫液體，使用溫度≤350℃，是一種理想的熱油循環泵。

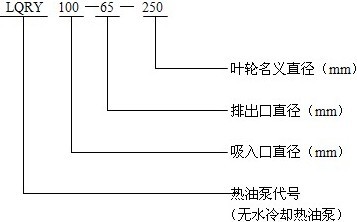

LQRY系列熱油泵（導熱油泵）--型號意義

LQRY系列熱油泵（導熱油泵）--產品特點

LQRY系列熱油泵是本單位消化吸收國外油泵的基礎上研制的第二代產品，基本結構形式為單級單吸懸臂式腳支撐結構，泵的進口為軸向吸入，出口為中心垂直向上，和電機同裝于底座上。

LQRY系列熱油泵的支撐采用了雙端球軸承支撐的結構形式，前端采用潤滑油潤滑， 后端采用潤滑脂潤滑，中間有一導油管，用以隨時觀察密封情況和回收導熱油。

采用自熱散熱結構，改變了傳統的水冷卻結構，使結構簡單，體積小，節約運行費用，性能好，使用可靠。

LQRY系列熱油泵，(1)采用填料密封和機械密封相結合的形式，填料密封用耐高溫的填料，具有良好的熱態追應性，而機械密封則采用機械強度高，耐磨性好的硬質合金材料，保證了高溫情況下的密封性能。
(2)采用第三代聚四氟乙烯（簡稱PTFE)做唇形密封，使密封性能產生了飛躍，比橡膠類密封可靠性提高25倍，耐腐蝕性能極強。

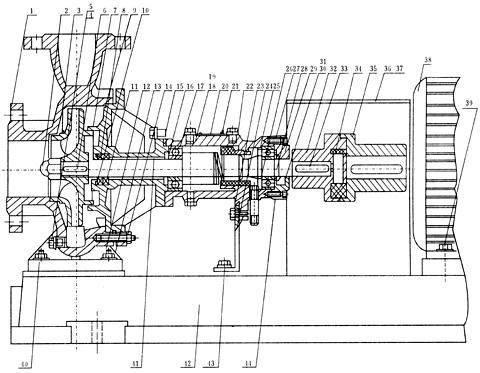

LQRY系列熱油泵（導熱油泵）--結構圖

1 泵體 2 蓋形螺母 3 葉輪 4 螺塞 5 鋁熱圈
6 平鍵 7 泵蓋 8 孔用彈性檔圈 9 鋁墊圈 10 壓圈
11 墊料 12 螺母 13 墊圈 14 螺栓 15 螺栓
16 泵軸 17 球軸承 18 軸承座 19 墊片 20 鋁牌
21 鉚釘 22 機械密封 23 螺栓 24 撐酶 25 墊圈
26 導油管 27 螺釘 28 墊圈 29 橡膠密封 30 軸承蓋
31 墊片 32 泵聯軸器 33 平鍵 34 彈性塊 35 電機聯軸器
36 罩殼 37 螺釘 38 電動機 39 螺栓 40 螺柱
41 墊圈 42 底座 43 墊圈 44 彈性擋圈

LQRY型導熱油泵該泵可廣泛使用于石油、油脂、鍋爐、建筑、養路、制藥、塑料、橡膠、含成纖維紡織、印染，食品等工業領域，是一種理想的熱載體介質循環泵。使用溫度≤350℃。

油泵型號
LQRY		 電機

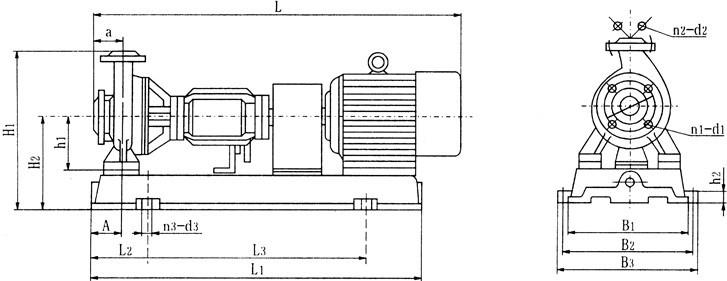

機座號/功率		 油泵外形及安裝尺寸
L L1 L2 L3 B1 B2 B3 A a h1 h2 H1 H2 D1 D2 nl/dl n2/d2 N3/d3
26-20-100 Y801-2/0.75 700 630 108 415 200 230 270 75 80 95 25 290 180 85 75 4/14 4/14 4/14
50-32-150 Y90S-2/1.5 800 700 80 525 180 248 295 80 90 132 40 365 210 125 100 6-17.5 4-17.5 4-16
50-32-160 Y90L-2/2.2
65-40-160 Y100L-2/3 1000 810 110 590 280 360 410 100 150 420 240 145 110 8-17.5 4-20
50-50-170 Y112M-2/4 845 122.5 600 355 360 410 152 442 247 125 6-17.5
65-50-180 Y132S1-2/5.5 1100 900 120 660 300 380 440 160 410 245 160
80-50-180 Y132S2-2/7.5
100-65-190 Y160M-2/ll 1200 1049 730 355 440 510 110 120 180 510 285 180 145 8-20 8-17.5 4-22
100-65-220 Y160M1-2/15
100-65-200A Y160M1-2/15
100-65-230 YlSOM-2/22 1300 1180 145 930 415 495 570 115 125 200 570 320
125-100-200 Y180M-2/22 220 180
100-65-240 Y200L1-2/30 1400 180 145
100-65-257 Y200L2-2/37
125-100-220 Y200L2-2/37 220 180
125-80-250 Y225M-2/45 1513 1245 152 480 540 620 140 144 225 45 620 345 160 8-22 4-24
125-100-250 Y250M-2/55 1580 1400 230 550 600 690 654 370 190 8-22
125-100-257 Y280S-2/75 1628 1510 275 960 540 620 695 150 230 50 725 438
125-100-260 Y280S1-2/90
125-100-270 Y280S1-2/90 1628 1510 275 990 540 620 695 150 144 230 50 725 438 220 190 8-22 8-22 4-24
150-125-270 Y315S-2/110 1818 1590 250 1090 628 720 780 145 150 230 45 750 440 240 210 8-22 8-17.5 4-24
